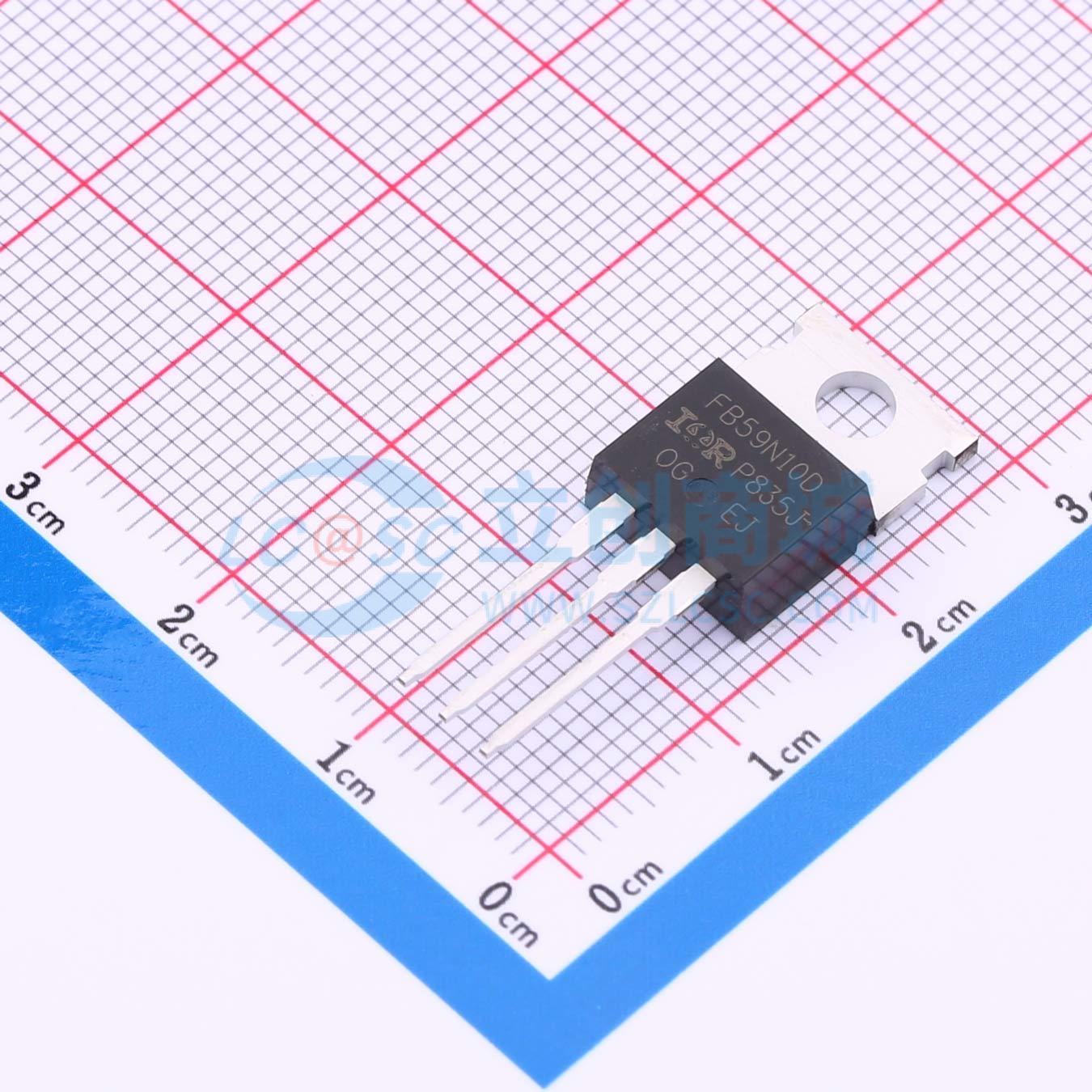

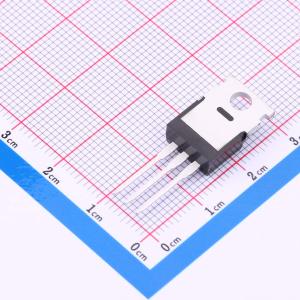

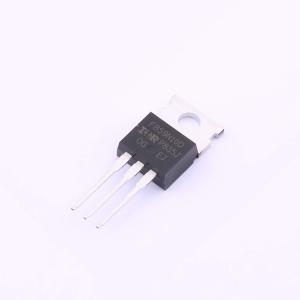

IRFB59N10DPBF
耐压:100V 电流:59A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极到漏极电荷，可降低开关损耗。 完全表征的电容，包括有效输出电容，便于设计。 完全表征的雪崩电压和电流。应用：高频DC-DC转换器。 UPS/电机控制逆变器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRFB59N10DPBF
- 商品编号
- C537866
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 59A | |
| 导通电阻(RDS(on)) | 25mΩ@10V,35.4A | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 114nC@10V | |
| 输入电容(Ciss) | 2.45nF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 低栅极至漏极电荷，降低开关损耗
- 完整表征电容（包括有效 COSS），简化设计
- 完整表征雪崩电压和电流
应用领域
- 高频 DC-DC 转换器
- 不间断电源（UPS）/电机控制逆变器
- 半桥和全桥 DC-DC 转换器
- 全桥逆变器
