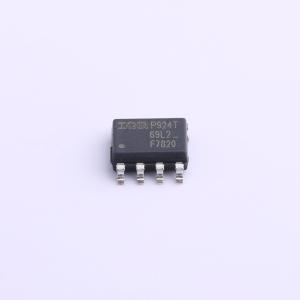

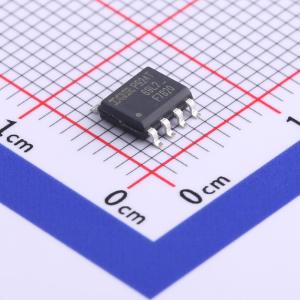

温馨提醒：图片仅供参考，商品以实物为准
IRF7820TRPBF
1个N沟道 耐压:200V 电流:3.7A
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRF7820TRPBF
- 商品编号
- C537832
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 3.7A | |
| 导通电阻(RDS(on)) | 78mΩ@10V,2.2A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 1.75nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
C7 GOLD系列（G7）首次将C7 GOLD CoolMOS技术的优势、4引脚开尔文源功能以及DDPAK封装改进后的热性能相结合，为高达3kW的PFC等大电流拓扑结构提供了一种可行的表面贴装器件（SMD）解决方案。
商品特性
- C7 Gold在导通电阻（RDS(on)）乘以输出电容能量（Eoss）以及导通电阻（RDS(on)）乘以栅极电荷（Qg）方面具有同类最佳的品质因数（FOM）。
- 适用于硬开关和软开关（PFC和高性能LLC）。
- C7 Gold技术可在最小的占位面积内实现同类最佳的导通电阻（RDS(on)）。
- DDPAK封装内置第4引脚开尔文源配置，且源极寄生电感低（约3nH）。
- DDPAK封装符合MSL1标准，完全无铅，引脚易于目视检查，并根据JEDEC 47/20/22标准通过了工业应用认证。
- DDPAK SMD封装与无铅芯片贴装工艺相结合，可提高热性能（热阻Rth）。
应用领域
- 用于高功率/高性能开关电源（SMPS）的PFC级和PWM级（TTF、LLC），如计算机、服务器、电信、UPS和太阳能领域。
