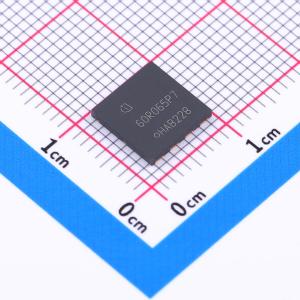

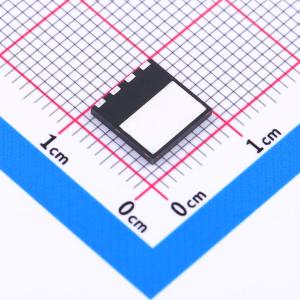

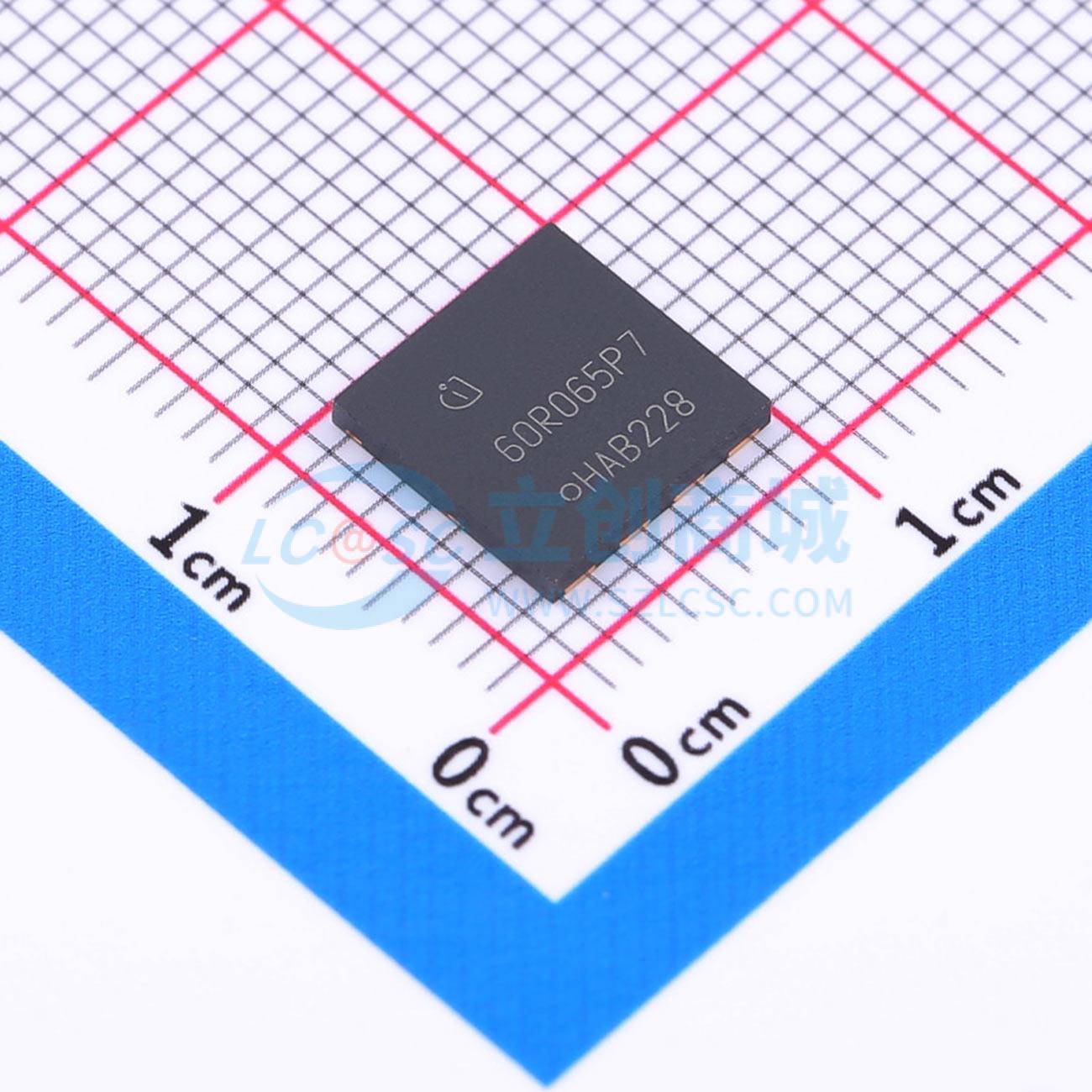

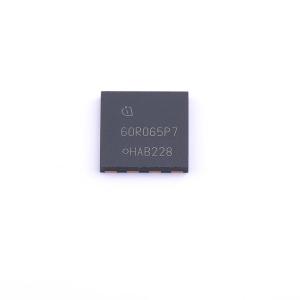

温馨提醒：图片仅供参考，商品以实物为准
IPL60R065P7
600V CoolMOS P7功率晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CoolMOS™ 第七代平台是高压功率 MOSFET 的一项革命性技术，它基于超结（SJ）原理设计，由英飞凌科技公司率先推出。600V CoolMOS™ P7 系列是 CoolMOS™ P6 系列的换代产品。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPL60R065P7
- 商品编号
- C537016
- 商品封装
- VSON-4-EP(8.1x8.1)
- 包装方式
- 编带
- 商品毛重
- 0.30625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 32A | |
| 导通电阻(RDS(on)) | 65mΩ@10V | |
| 耗散功率(Pd) | 201W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 67nC@10V | |
| 输入电容(Ciss) | 2.895nF | |
| 反向传输电容(Crss) | 924pF | |
| 工作温度 | -40℃~+150℃ |
商品概述
CoolMOS第七代平台是一项用于高压功率MOSFET的革命性技术，它基于超结（SJ）原理设计。600V CoolMOS P7系列是CoolMOS P6系列的后续产品。它将快速开关SJ MOSFET的优势与出色的易用性相结合，例如极低的振铃倾向、体二极管在硬换向时具有出色的耐用性以及卓越的静电放电（ESD）能力。此外，极低的开关损耗和传导损耗使开关应用更加高效、更紧凑且温度更低。
商品特性
- 由于具有出色的换向耐用性,适用于硬开关和软开关(功率因数校正(PFC)和 LLC)
- 显著降低开关损耗和传导损耗
- 所有产品的ESD耐用性出色,>2kV(人体模型(HBM))
- 低RDS(on)A(低于1欧姆平方毫米)使得与竞品相比,具有更优的RDS(on)/封装产品
- 完全符合JEDEC工业应用标准
应用领域
- 功率因数校正(PFC)级
- 硬开关脉冲宽度调制(PWM)级
- 谐振开关级,例如用于个人电脑银色机箱、适配器、液晶和等离子电视、照明、服务器、电信和不间断电源(UPS)
