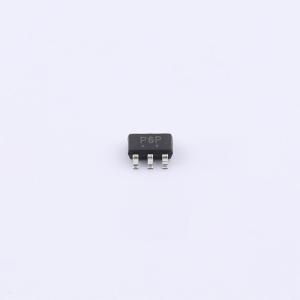

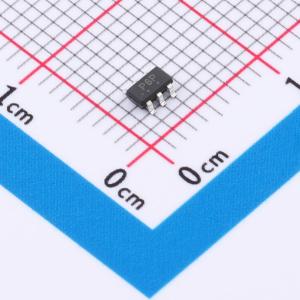

温馨提醒：图片仅供参考，商品以实物为准
TPMN100EPAX
P沟道增强型MOSFET，适用于DC-DC转换器、负载开关和电源管理，可靠耐用，有无铅环保器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPMN100EPAX
- 商品编号
- C52817267
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 95mΩ@10V | |
| 耗散功率(Pd) | 1.1W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 17.7nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 637pF | |
| 反向传输电容(Crss) | 53pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 70pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- -60V/-3A
- 当VGS = -10V时,RDS(ON) = 95mΩ(典型值)
- 当VGS = -4.5V时,RDS(ON) = 130mΩ(典型值)
- 可靠耐用
- 提供无铅环保器件(符合RoHS标准)
应用领域
-DC-DC转换器-负载开关-电源管理
