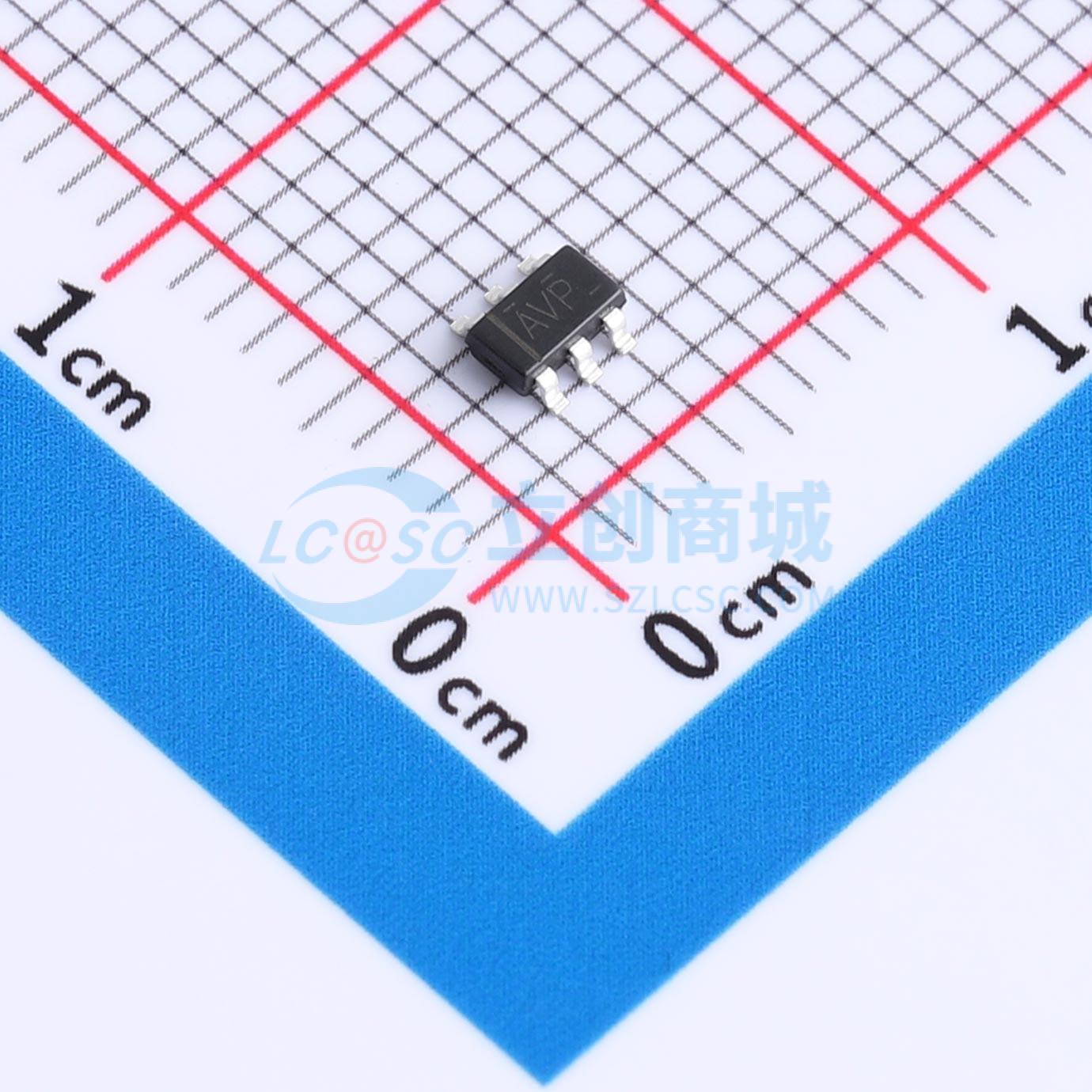

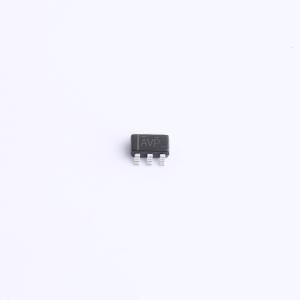

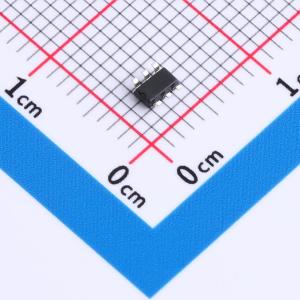

温馨提醒：图片仅供参考，商品以实物为准
TPNCP308SN300T1G
低静态电流可编程延迟监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNCP308SN300T1G
- 商品编号
- C52817283
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.7V~6.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.79V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | 2.8uA |
商品概述
该系列微处理器监控电路可监测0.4V至5.0V的系统电压，当SENSE引脚电压低于预设阈值或手动复位（MR）引脚被拉至逻辑低电平时，会发出开漏RESET信号。在SENSE电压和手动复位（MR）返回至各自阈值以上后，RESET输出将保持低电平状态，持续时间由用户可调的延迟时间决定。
商品特性
- 具有可调延迟时间（1.25ms至10s）的上电复位发生器。
- 极低的静态电流：典型值为2.8uA。
- 高阈值精度：典型值为0.5%。
- 提供针对0.9V至5V标准电压轨的固定阈值电压，以及可低至0.4V的可调电压选项。
- 手动复位（MR）输入。
- 开漏RESET输出。
- 工作温度范围：-40°C至+125°C。
- 封装：SOT23-6L (TPNCP308SNxxxTBG)， DFN2x2-6L (TPNCP308MTxxxT1G)。
应用领域
- DSP或微控制器应用
- 笔记本/台式计算机
- FPGA/ASIC应用
- 便携式/电池供电产品
- PDA/手持设备
