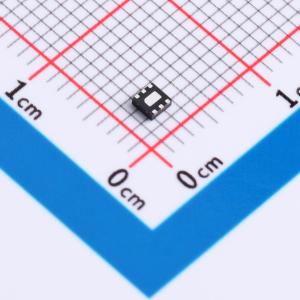

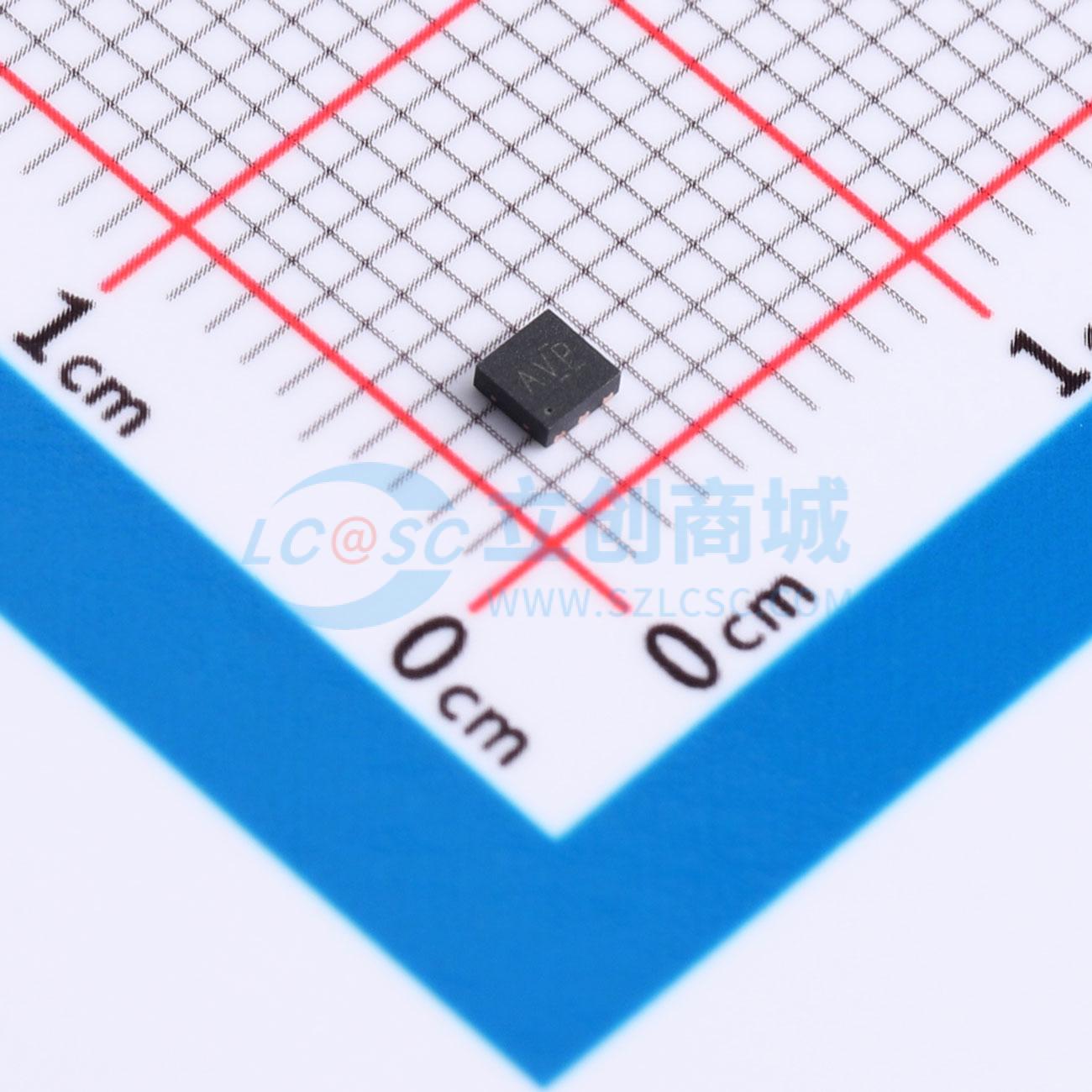

温馨提醒：图片仅供参考，商品以实物为准
TPNCP308MT300TBG
低静态电流可编程延迟监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNCP308MT300TBG
- 商品编号
- C52817282
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.7V~6.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.79V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | 2.8uA |
商品概述
该系列微处理器监控电路可监控0.4V至5.0V的系统电压，当SENSE电压降至预设阈值以下或手动复位引脚变为逻辑低电平时，会发出开漏RESET信号。在SENSE电压和手动复位返回各自阈值之上后，RESET输出将在用户可调的延迟时间内保持低电平。
商品特性
- 具有可调延迟时间（1.25ms至10s）的上电复位发生器
- 典型静态电流极低，仅为2.8uA
- 典型阈值精度高达0.5%
- 提供针对0.9V至5V标准电压轨的固定阈值电压，以及低至0.4V的可调电压选项
- 具备手动复位输入
- 提供开漏RESET输出
- 工作温度范围为-40℃至+125℃
- 封装形式：SOT23-6L或DFN2x2-6L
应用领域
- DSP或微控制器应用
- 笔记本/台式电脑
- FPGA/ASIC应用
- 便携式/电池供电产品
- PDA/手持产品
