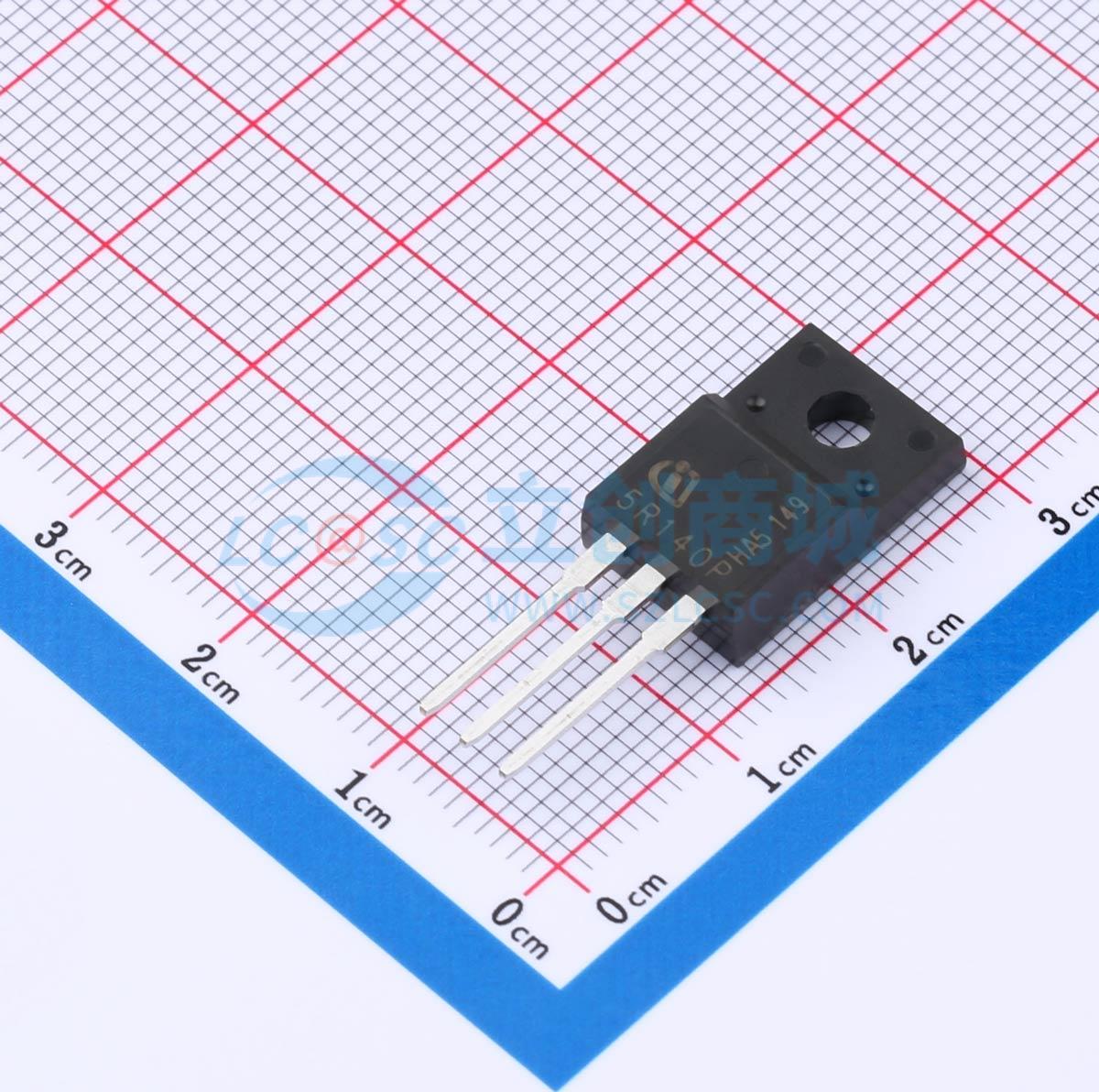

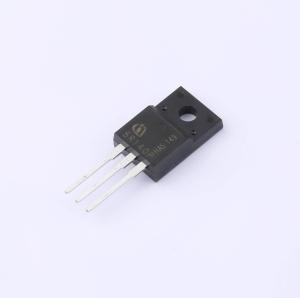

IPA50R140CP
1个N沟道 电流:23A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：极低的导通电阻 RDS(on)。 极低的品质因数 RSW × Qg。 超低栅极电荷。 极高的 dv/dt 额定值。 高脉冲电流能力。 无铅引脚镀层，符合 RoHS 标准，模塑料无卤。应用：服务器电源的硬开关和软开关开关模式电源。 ATX、笔记本电脑适配器、PDP 和 LCD 电视的连续导通模式功率因数校正
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPA50R140CP
- 商品编号
- C536329
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 23A | |
| 导通电阻(RDS(on)) | 140mΩ@10V | |
| 耗散功率(Pd) | 34W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 2.54nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 110pF |
商品特性
- TO220封装中全球最佳的导通电阻(RDS(on))
- 最低的品质因数(RON × Qg)
- 超低栅极电荷
- 极高的dv/dt额定值
- 高脉冲电流能力
- 无铅引脚镀层;符合RoHS标准;模塑料无卤素
- 符合JEDEC工业级应用要求
应用领域
- 服务器电源的硬开关和软开关开关电源
- ATX电源、笔记本适配器、PDP和LCD电视的连续导通模式(CCM)功率因数校正(PFC)
- 服务器、适配器的脉宽调制(PWM)级
