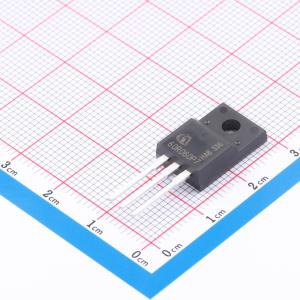

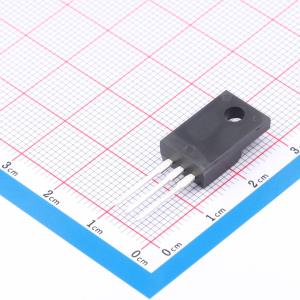

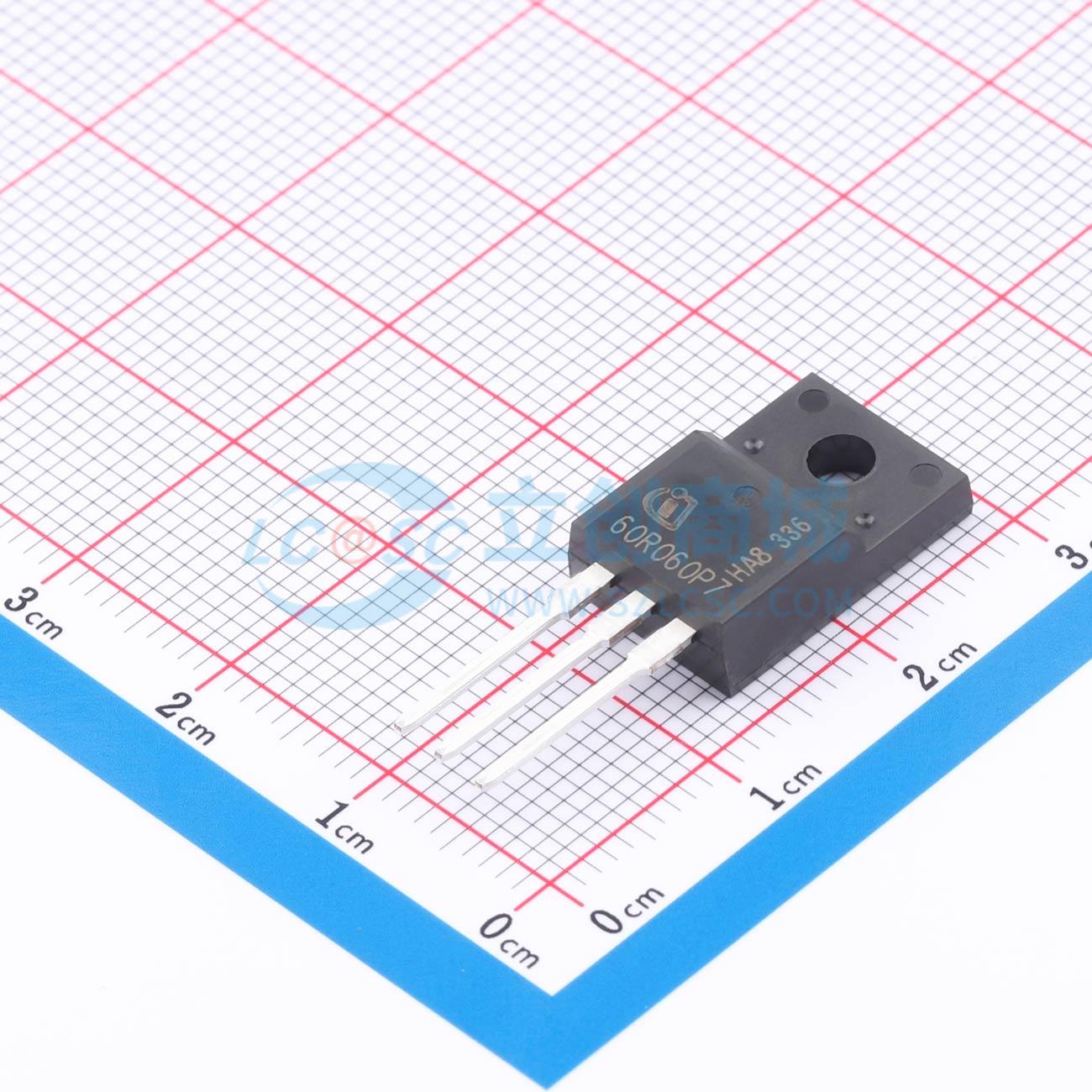

温馨提醒：图片仅供参考，商品以实物为准
IPA60R060P7
1个N沟道 耐压:600V 电流:48A
- 描述
- 7 代平台是用于高压功率 MOSFET 的革命性技术，根据超结 (SJ) 原理设计。结合了快速开关 SJ MOSFET 的优点和出色的易用性，例如极低的振铃趋势、体二极管在硬换向时的出色耐用性和出色的 ESD 能力。极低的开关和传导损耗使开关应用更高效、更紧凑、更低温。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPA60R060P7
- 商品编号
- C536340
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 60mΩ@10V,15.9A | |
| 耗散功率(Pd) | 29W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 67nC@10V | |
| 输入电容(Ciss) | 2.895nF@400V | |
| 反向传输电容(Crss) | 926pF@400V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CoolMOS™ 第七代平台是高压功率MOSFET的一项革命性技术，依据超结（SJ）原理设计。600V CoolMOS™ P7系列是CoolMOS™ P6系列的后续产品。它将快速开关超结MOSFET的优势与出色的易用性相结合，例如极低的振铃倾向、体二极管在硬换相时的卓越耐用性以及出色的静电放电（ESD）能力。此外，极低的开关和传导损耗使开关应用更加高效、紧凑且散热更好。
商品特性
- 由于出色的换相耐用性，适用于硬开关和软开关（功率因数校正（PFC）和 LLC 谐振电路）
- 显著降低开关和传导损耗
- 所有产品的ESD耐用性出色，>2kV（人体模型（HBM））
- 低RDS(on)A（低于1欧姆平方毫米）使RDS(on)/封装产品比竞品更具优势
应用领域
- 功率因数校正（PFC）级、硬开关脉宽调制（PWM）级和谐振开关级，例如用于电脑主机、适配器、液晶和等离子电视、照明、服务器、电信和不间断电源（UPS）。
