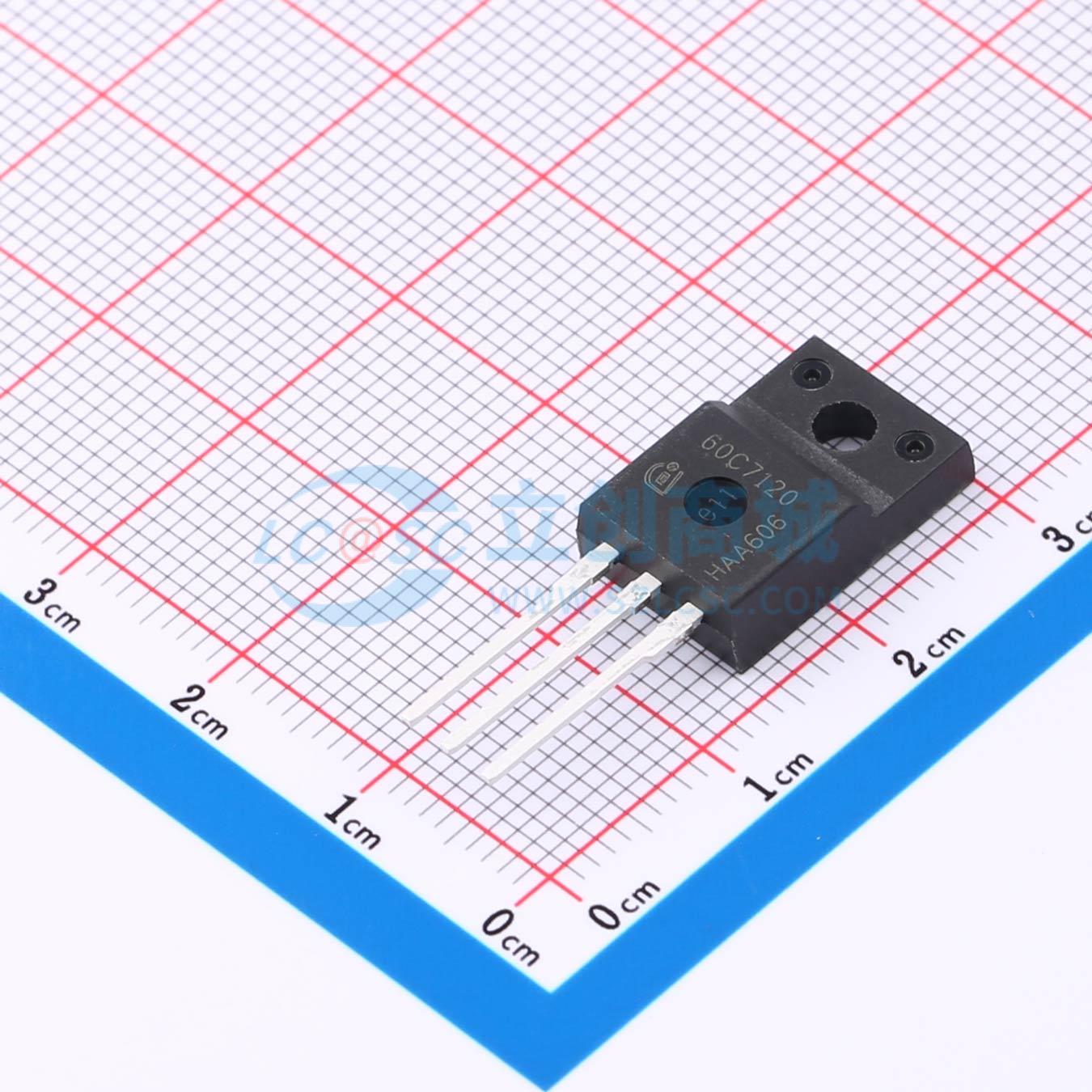

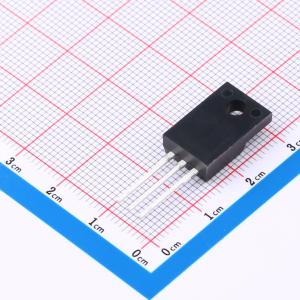

IPA60R120C7
IPA60R120C7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPA60R120C7
- 商品编号
- C536346
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 120mΩ@10V,7.8A | |
| 耗散功率(Pd) | 32W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 34nC@10V | |
| 输入电容(Ciss) | 1.5nF@400V | |
| 反向传输电容(Crss) | 515pF@400V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CoolMOS C7是高压功率MOSFET的一项革命性技术，依据超结（SJ）原理设计。 600V CoolMOS C7系列融合了领先的SJ MOSFET供应商的经验与一流的创新技术。 600V C7是首款导通电阻RDS(on)与芯片面积A的乘积低于1Ω·mm²的技术。
商品特性
~~- 适用于硬开关和软开关(PFC和高性能LLC)-将MOSFET的dv/dt鲁棒性提升至120V/ns-凭借同类最佳的品质因数RDS(ON)*Eoss和RDS(ON)*Qg提高效率-同类最佳的导通电阻RDS(ON)/封装
应用领域
- 用于高功率/高性能开关电源（SMPS）的PFC级和PWM级（TTF、LLC），如计算机、服务器、电信、UPS和太阳能领域。
