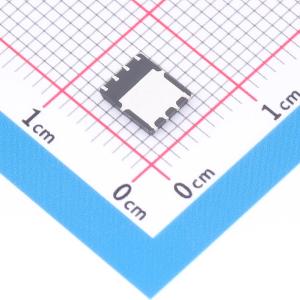

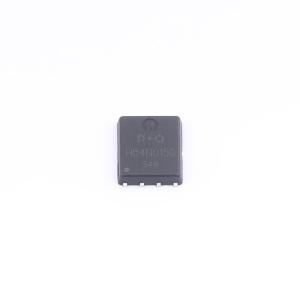

HD504N015SG
HD504N015SG
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HD504N015SG
- 商品编号
- C52766422
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.271981克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 1.2mΩ@10V | |
| 耗散功率(Pd) | 130W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@10V | |
| 输入电容(Ciss) | 6.183nF@20V | |
| 反向传输电容(Crss) | 219pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 漏源电压(VDS) = 40 V
- 漏极电流(ID) = 120 A
- 栅源电压(VGS) = 10 V时,导通电阻(RDS(on)) < 1.5 mΩ
- 高密度单元设计,实现超低导通电阻(Rdson)
- 先进的分裂栅沟槽技术
- 快速开关速度
应用领域
-DC-DC转换器-PWM应用-功率开关应用
