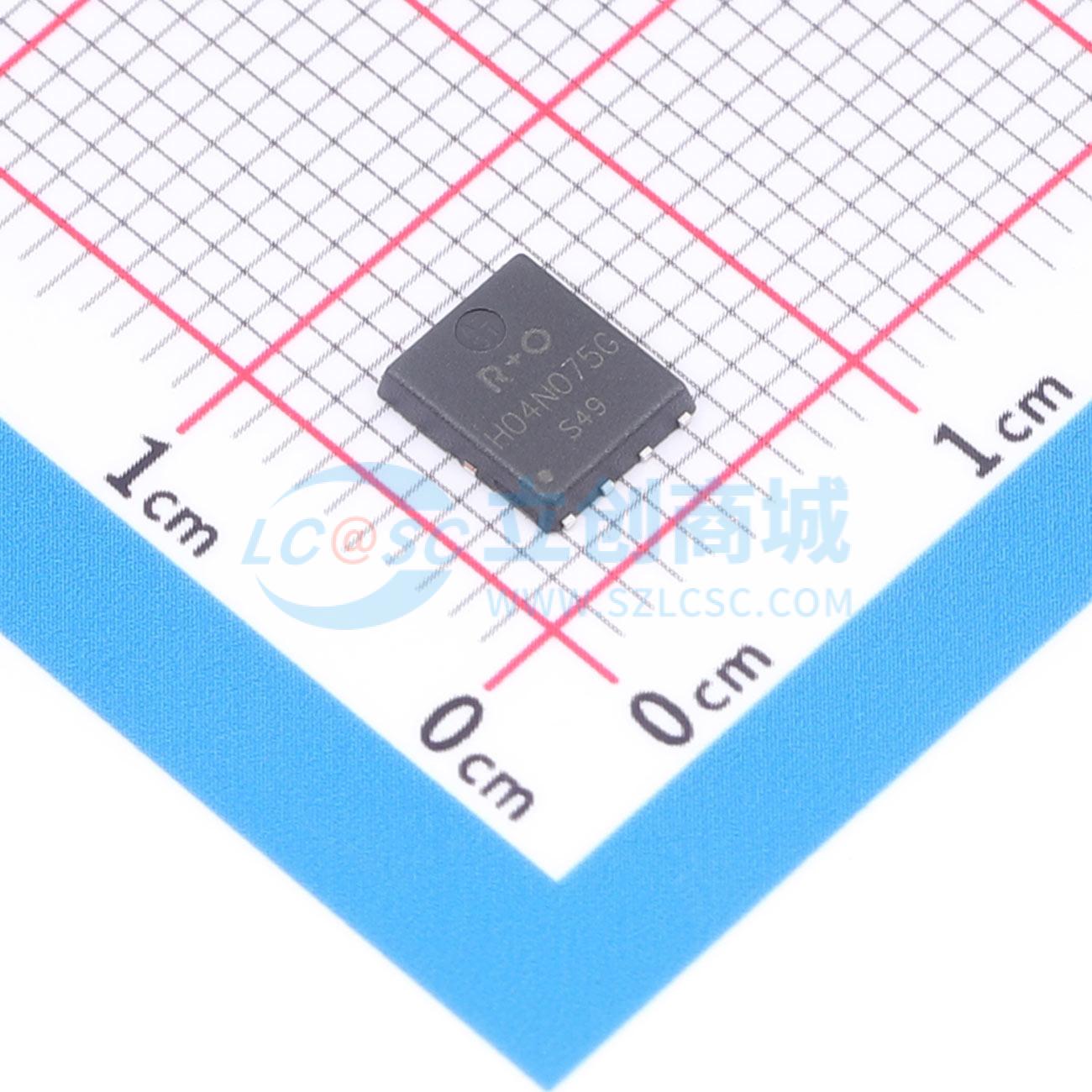

温馨提醒：图片仅供参考，商品以实物为准
HD504N075SG
HD504N075SG
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HD504N075SG
- 商品编号
- C52766424
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.237532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 34W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC@10V | |
| 输入电容(Ciss) | 623pF@20V | |
| 反向传输电容(Crss) | 21pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 漏源电压(VDS) = 40V
- 漏极电流(ID) = 40 A
- 栅源电压(VGS) = 10 V时,导通电阻(RDS(on)) < 7.5 mΩ
- 栅源电压(VGS) = 4.5 V时,导通电阻(RDS(on)) < 12 mΩ
- 低栅极电荷和导通电阻
- 先进的分裂栅沟槽技术
- 快速开关速度
应用领域
- 功率开关应用
- 脉宽调制(PWM)应用
- 直流-直流(DC-DC)转换器
