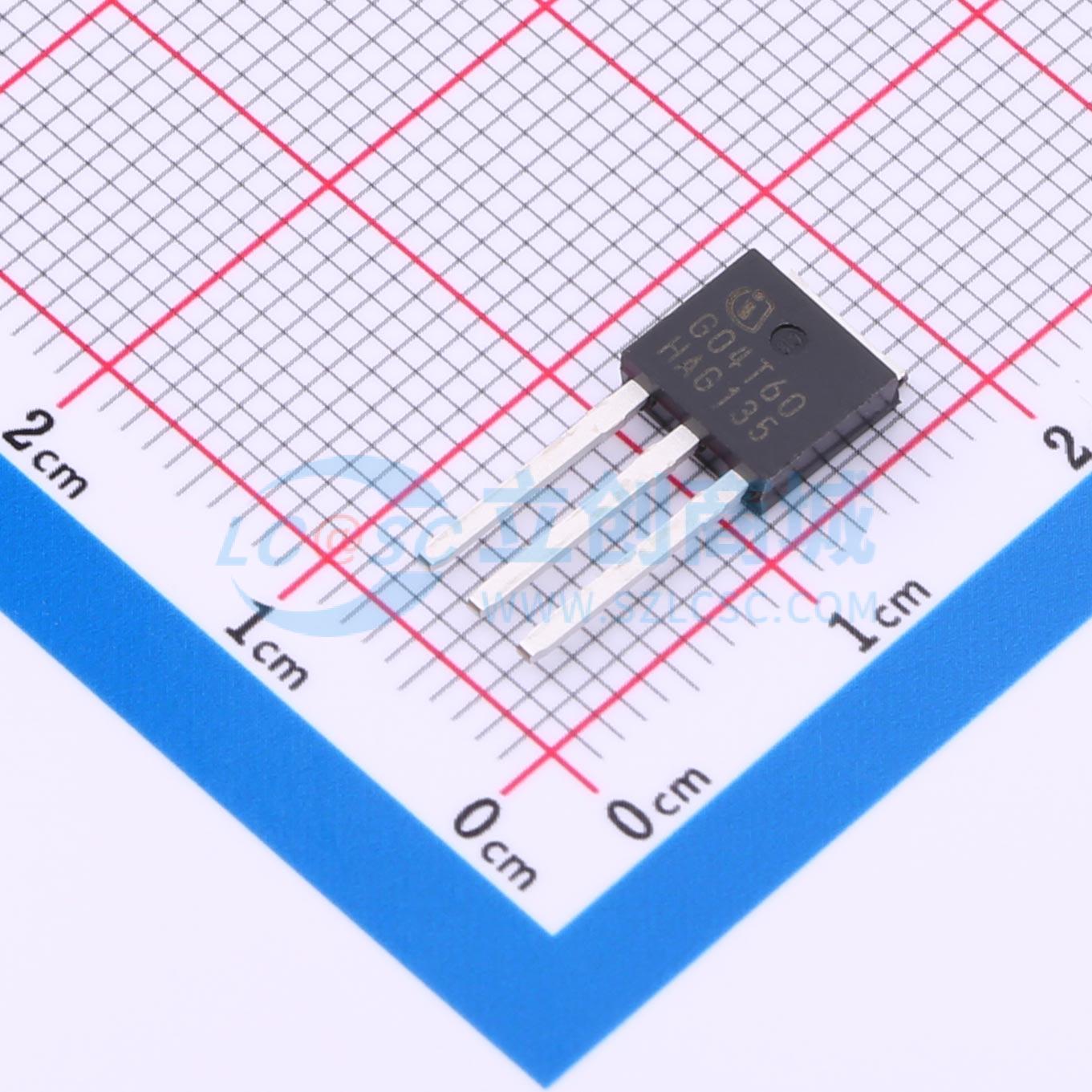

温馨提醒：图片仅供参考，商品以实物为准
IGU04N60T
600V 9.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的VCE(sat) 1.5V（典型值）。 最高结温175℃。 短路耐受时间5µs。 适用于特定频率和驱动器。 TRENCHSTOP™技术用于600V应用，具有非常紧密的参数分布。 高耐用性，温度稳定性能。 非常高的开关速度。 低VCE(sat)。 VCE(sat)具有正温度系数。 低电磁干扰。 低栅极电荷。 根据JEDEC标准针对目标应用进行了认证。 完整的产品系列和PSpice模型
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGU04N60T
- 商品编号
- C536086
- 商品封装
- TO-251-3
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 9.5A | |
| 耗散功率(Pd) | 42W | |
| 输出电容(Coes) | 20pF | |
| 集射极饱和电压(VCE(sat)) | 2.05V@4A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@60uA | |
| 栅极电荷量(Qg) | 27nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 252pF | |
| 开启延迟时间(Td(on)) | 14ns | |
| 关断延迟时间(Td(off)) | 164ns | |
| 导通损耗(Eon) | 61uJ | |
| 关断损耗(Eoff) | 84uJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 7.5pF |
