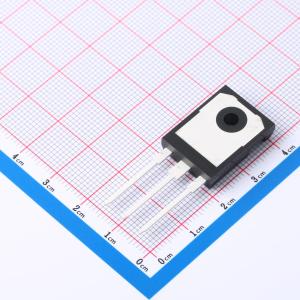

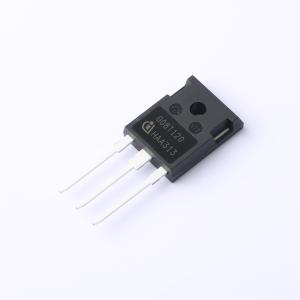

IGW08T120
1.2kV 16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：短路耐受时间：10μs。 TrenchStop和Fieldstop技术用于1200V应用，具有非常紧密的参数分布。 TrenchStop和Fieldstop技术用于1200V应用，具有高耐用性和温度稳定性能。 NPT技术由于VCE(sat)的正温度系数，具有易于并联开关的能力。 低EMI。 低栅极电荷。应用：变频器。 不间断电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW08T120
- 商品编号
- C536088
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.403333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 16A | |
| 耗散功率(Pd) | 70W | |
| 输出电容(Coes) | 36pF | |
| 集射极饱和电压(VCE(sat)) | 2.2V@8A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@0.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC@15V | |
| 开启延迟时间(Td(on)) | 40ns | |
| 关断延迟时间(Td(off)) | 70ns | |
| 导通损耗(Eon) | 700uJ | |
| 关断损耗(Eoff) | 700uJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 28pF |
