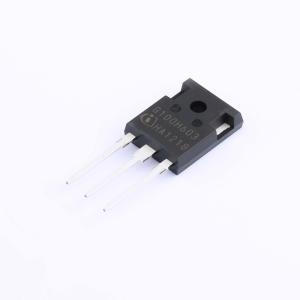

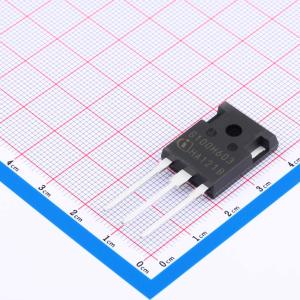

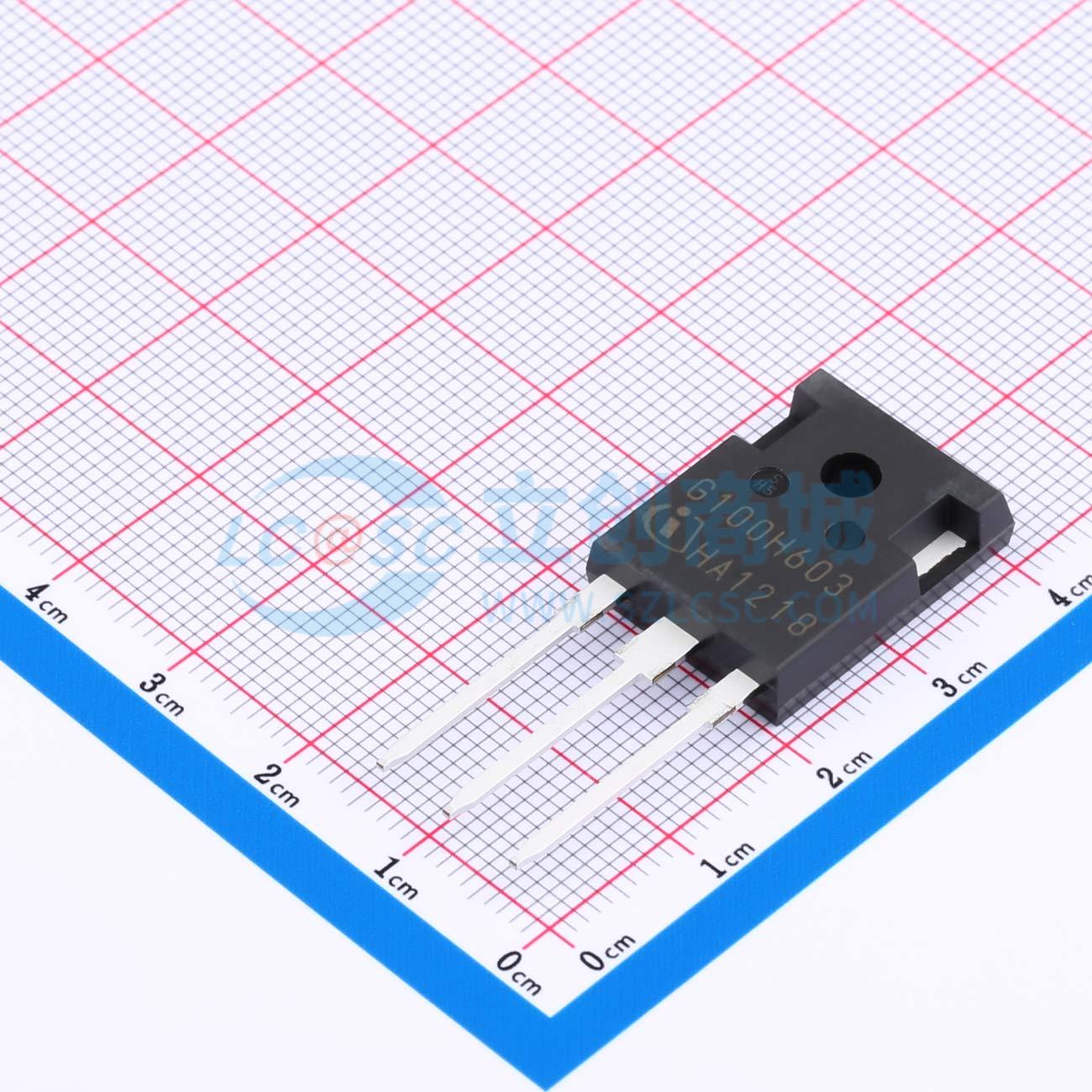

IGW100N60H3
600V 140A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：TRENCHSTOP™技术。极低的关断能量。低VCEsat。低FMI。最高结温175℃。针对目标应用通过JEDEC认证。应用：不间断电源。焊接转换器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW100N60H3
- 商品编号
- C536089
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 714W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 140A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@1.6mA | |
| 栅极电荷量(Qg) | 625nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.1nF | |
| 输出电容(Coes) | 210pF | |
| 反向传输电容(Cres) | 180pF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 265ns | |
| 导通损耗(Eon) | 3.7mJ | |
| 关断损耗(Eoff) | 1.9mJ | |
| 工作温度 | -40℃~+175℃ |
