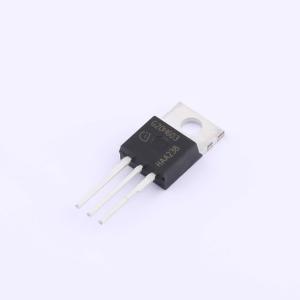

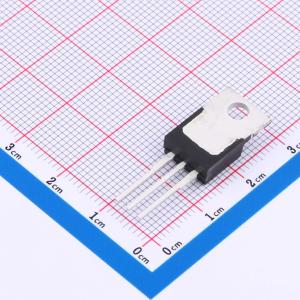

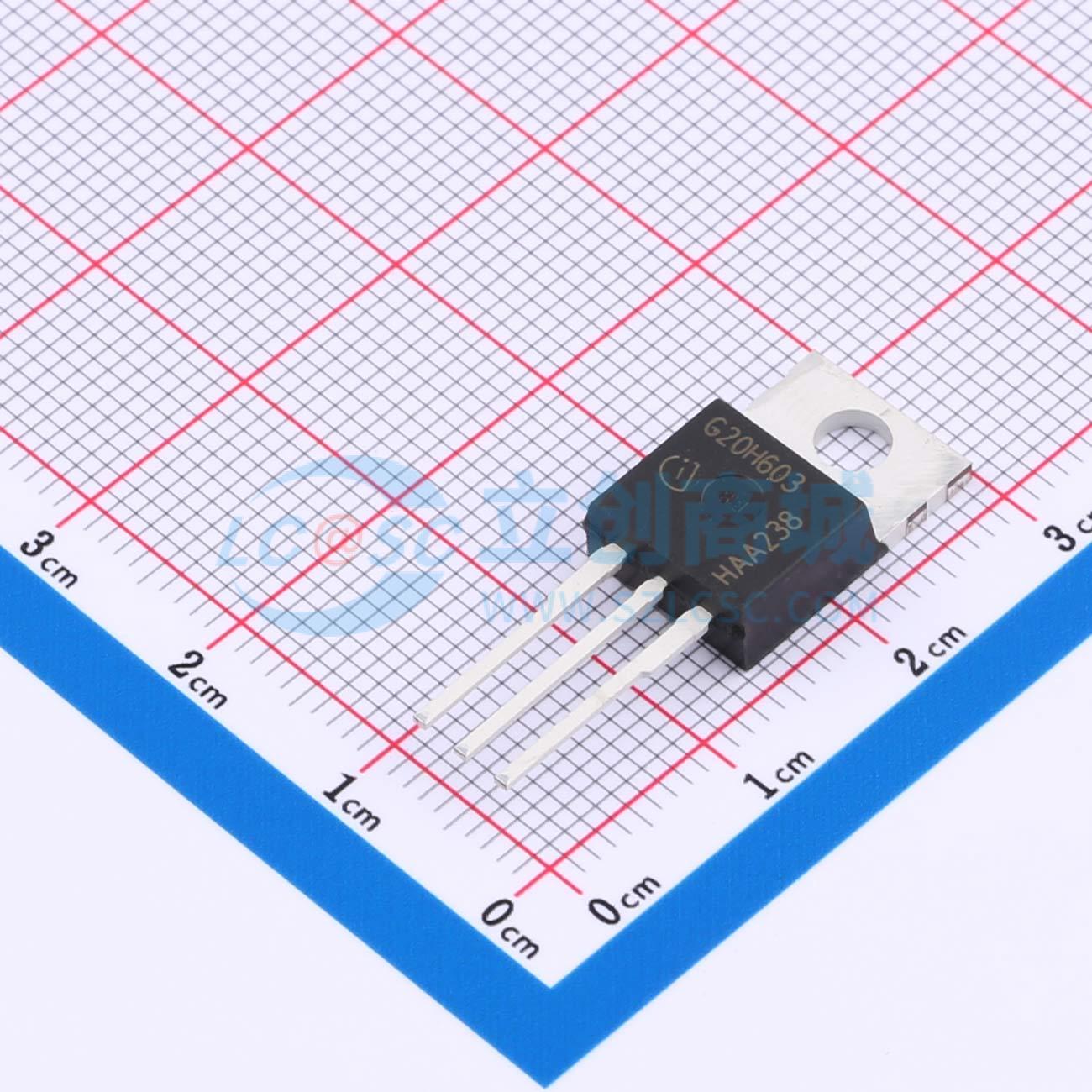

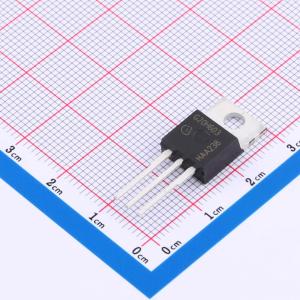

IGP20N60H3
600V 20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TRENCHSTOP技术提供: 极低的关断能量。 低集电极-发射极饱和电压。 低FMI。 最高结温175℃。 根据JEDEC标准针对目标应用进行认证。 无铅引脚镀层，无卤模塑料，符合RoHS标准。应用：不间断电源。 焊接转换器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGP20N60H3
- 商品编号
- C536075
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 3.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 20A | |
| 耗散功率(Pd) | 170W | |
| 输出电容(Coes) | 70pF | |
| 集射极饱和电压(VCE(sat)) | 2.4V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.29mA | |
| 栅极电荷量(Qg) | 120nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.1nF | |
| 开启延迟时间(Td(on)) | 16ns | |
| 关断延迟时间(Td(off)) | 194ns | |
| 导通损耗(Eon) | 450uJ | |
| 关断损耗(Eoff) | 240uJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 32pF |
