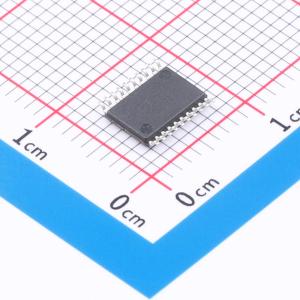

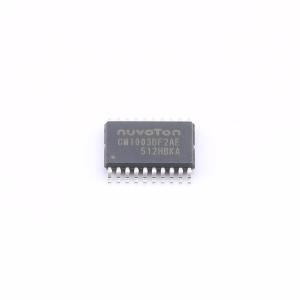

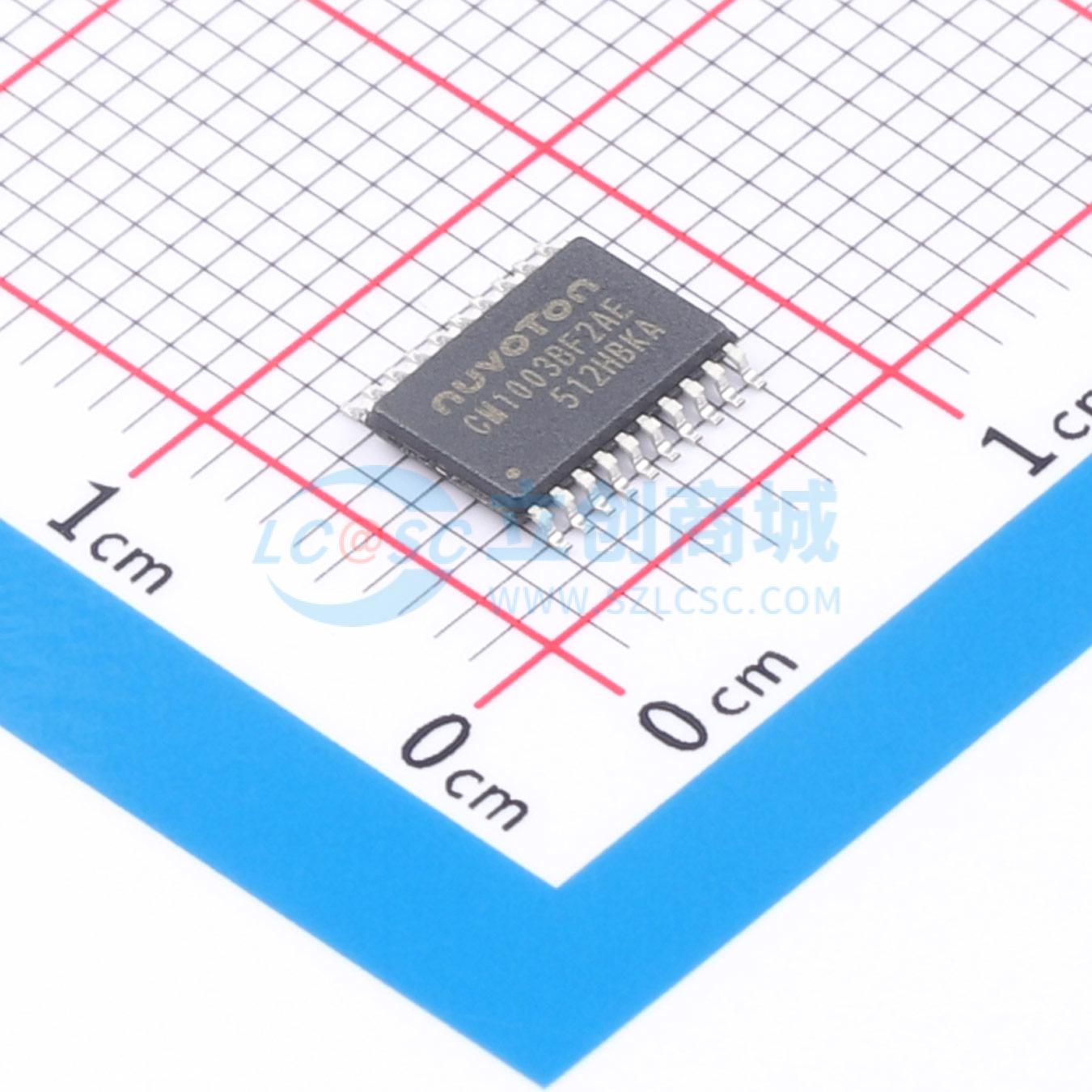

CM1003BF2AE
基于1T 8051的嵌入式闪存微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- CM1003BF2AE
- 商品编号
- C52260039
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1.25KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 18 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2.4V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
CM1003系列是基于1T 8051内核的8位微控制器，运行频率高达24 MHz，配备16/32 KB Flash和2/4 KB SRAM。该系列集成了丰富的外设，包括定时器、UART、SPI、I²C、PWM和12位ADC，并支持多种低功耗模式，适用于需要高性能和低功耗的嵌入式应用。
商品特性
- 基于1T 8051内核，运行频率高达24 MHz
- 工作电压范围：2.4 V ~ 5.5 V
- 工作温度范围：-40 ℃ ~ 105 ℃
- 16/32 KB Flash存储器
- 2/4 KB SRAM
- 支持在系统编程（ISP）和在应用编程（IAP）
- 多达18个通用输入/输出引脚
- 定时器：Timer0、Timer1、Timer2（带输入捕获）和Timer3
- 看门狗定时器（WDT）和自唤醒定时器（WKT）
- 2个UART接口
- 1个SPI接口
- 1个I²C接口
- 4通道PWM输出
- 12位ADC，8个外部输入通道
- 低功耗模式：空闲模式和掉电模式
- 封装类型：TSSOP-20和QFN-20
