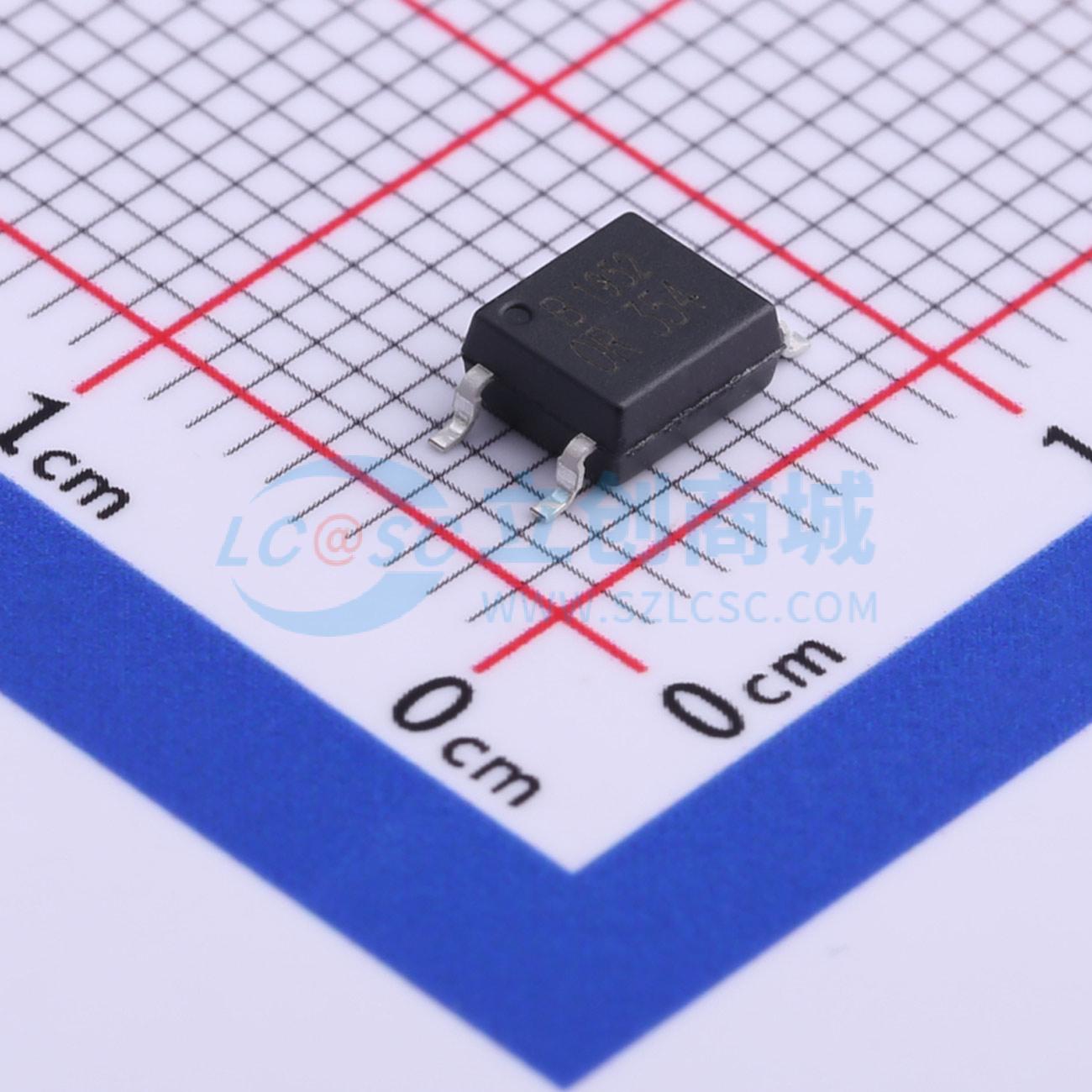

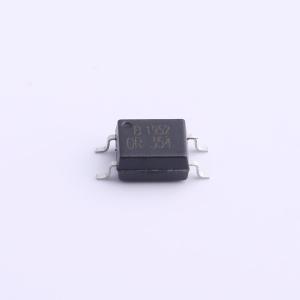

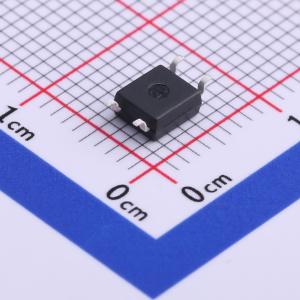

温馨提醒：图片仅供参考，商品以实物为准
OR-354B-TP-G
AC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 消费级
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-354B-TP-G
- 商品编号
- C529370
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+115℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比（CTR）：在IF = ±1mA，VCE = 5V，Ta = 25℃时，最小为20%
- 高输入输出隔离电压（VISO = 3750Vrms）
- 高集电极发射极电压（VCEO = 35V）
- SOP - 4封装
- 工作温度范围：-55℃至115℃
- RoHS合规
应用领域
- 要求高密度安装的混合基板
- 可编程控制器
- 系统设备、测量仪器
