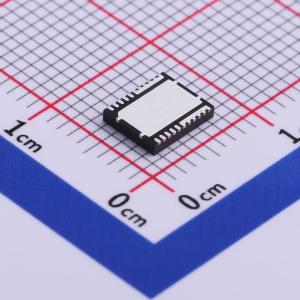

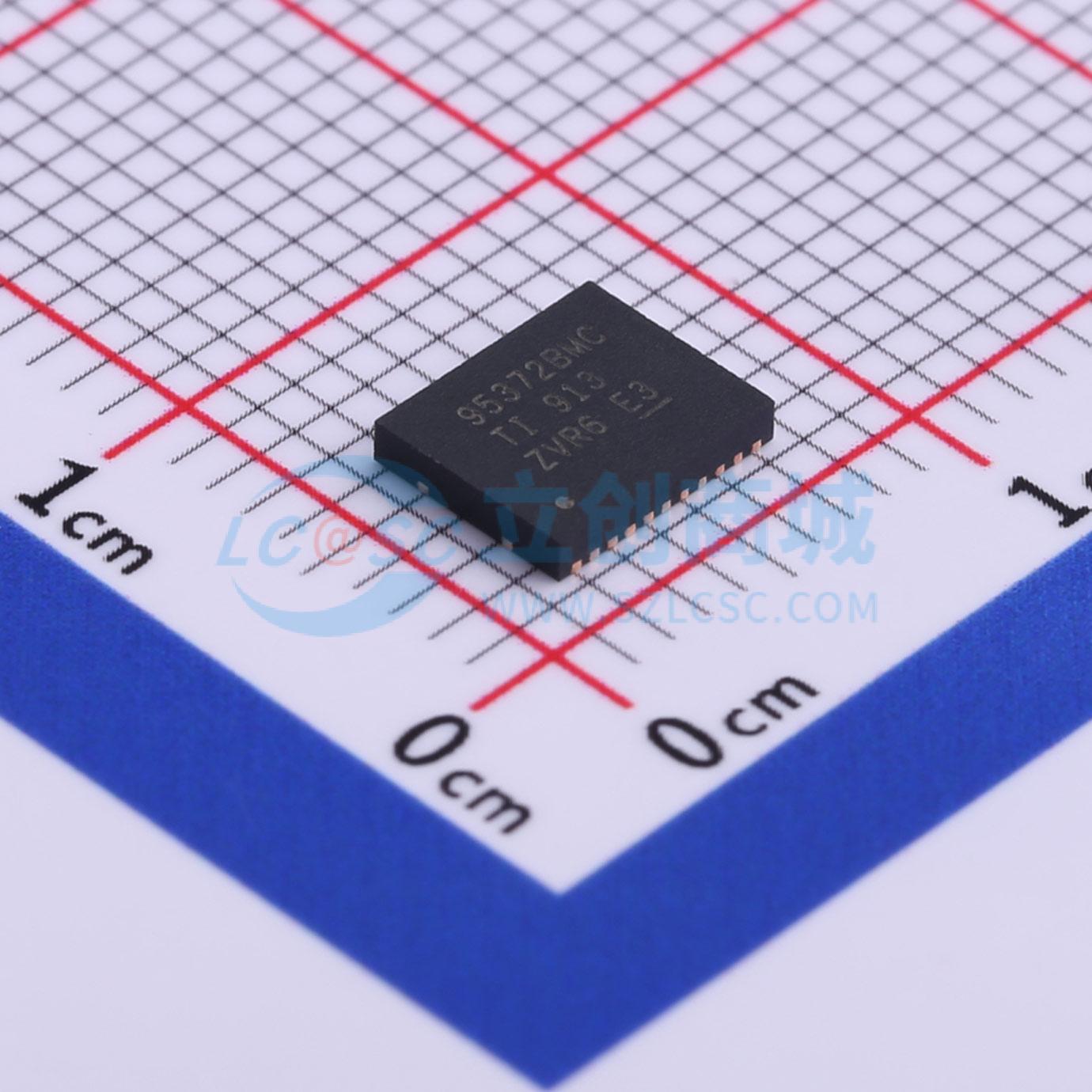

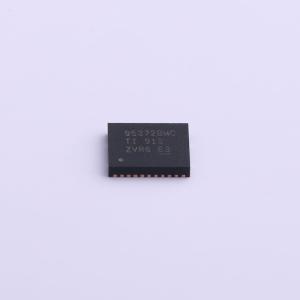

CSD95372BQ5MC
同步降压NeXFET智能功率级
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD95372BQ5MC 采用 Dual Cool 封装的 60A 同步降压 NexFET™ 智能功率级
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD95372BQ5MC
- 商品编号
- C529273
- 商品封装
- SON-12-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
参数完善中
商品概述
CSD95372BQ5MC NexFET™智能功率级的设计针对高功率、高密度同步降压转换器中的使用进行了高度优化。这个产品集成了驱动器集成电路(IC) 和功率金属氧化物半导体场效应晶体管(MOSFET) 来完善功率级开关功能。该组合可在 5mmx6mm 小型封装中实现高电流、高效率以及高速切换功能。它还集成了准确电流感测和温度感测功能，以简化系统设计并提高准确度。此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计的完成。
商品特性
- 60A 持续运行电流能力
- 电流 30A 时，系统效率为 93.4%
- 电流 30A 时，2.8W 低功率损耗
- 高频工作（高达 1.25MHz）
- 支持强制连续传导模式(FCCM) 的二极管仿真模式
- 温度补偿双向电流感测
- 模拟温度输出（0°C 时 600mV）
- 故障监控 – 高端短路、过流和过热保护
- 3.3V 和 5V 脉宽调制(PWM) 信号兼容
- 三态 PWM 输入
- 集成型自举二极管
- 优化了击穿保护死区时间
- 高密度小外形尺寸无引线(SON) 5mm x 6mm 封装
- 超低电感封装
- 系统优化的 PCB 封装
- DualCool™封装
- 符合 RoHS 环保标准 - 无铅引脚镀层
- 无卤素
应用领域
- 多相位同步降压转换器
- 高频应用
- 高电流、低占空比应用
- 负载点(POL) 直流/直流转换器
- 内存和图形卡
- 台式机和服务器 VR11.x / VR12.x V 内核和存储器
- 同步转换器
