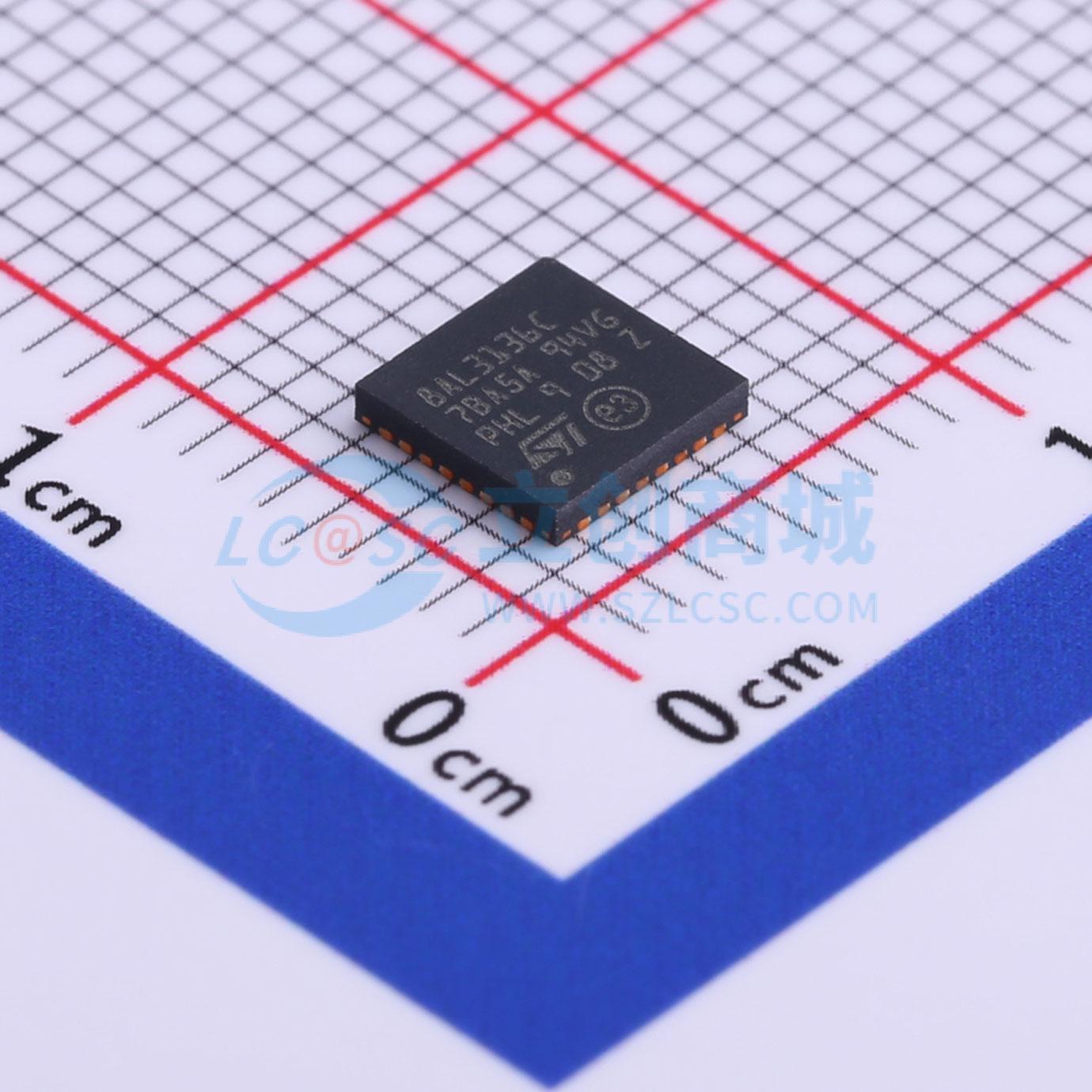

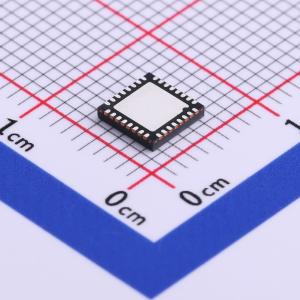

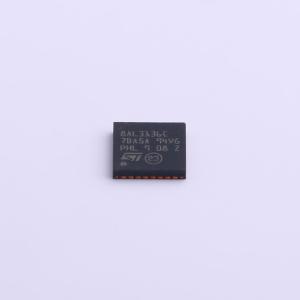

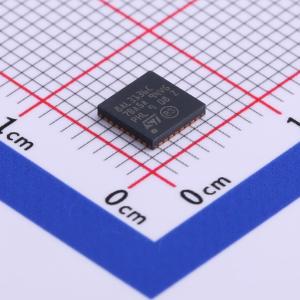

STM8AL3136UCX
汽车用8位超低功耗MCU，具有8 KB Flash、LIN、RTC、数据EEPROM、定时器、USART、I2C、SPI、ADC、DAC和COMP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8AL3136UCX
- 商品编号
- C529450
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8A | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 30 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
汽车级8位超低功耗微控制器，配备最高32千字节闪存、实时时钟、数据EEPROM、LCD、定时器、USART、I2C、SPI、ADC、DAC及比较器。
商品特性
- 符合AEC-Q100标准
- 工作电源范围1.8V至3.6V（掉电时可低至1.65V），温度范围-40℃至85℃或125℃
- 五种低功耗模式：等待、低功耗运行（5.1μA）、低功耗等待（3μA）、带完整实时时钟的主动暂停（1.3μA）、带PDR的暂停（400nA）；从闪存运行功耗195μA/MHz + 440μA，从RAM运行功耗90μA/MHz + 400μA；每个I/O超低泄漏50nA；从暂停模式快速唤醒时间4.7µs
- 先进STM8内核：哈佛架构和三级流水线，最高频率16MHz，峰值16CISC MIPS，最多40个外部中断源
- 复位和电源管理：低功耗超安全BOR复位（5个可选阈值）、超低功耗POR/PDR、可编程电压检测器（PVD）
- 时钟管理：1至16MHz晶体振荡器、32kHz晶体振荡器、内部16MHz工厂微调RC、内部38kHz低功耗RC、时钟安全系统
- 低功耗实时时钟：BCD日历带闹钟中断，从暂停模式自动唤醒（0.95ppm分辨率）并带周期性中断
- LCD支持最多4×28段，带升压转换器
- 封装类型：LQFP48（7×7mm）、LQFP32（7×7mm）、VFQFPN32（5×5mm）
- 存储器：程序存储器最高32千字节闪存（55℃下数据保留20年），数据存储器最高1千字节真数据EEPROM（耐用性300千次循环），RAM最高2千字节
- DMA：四个通道（支持ADC、DAC、SPI、I2C、USART、定时器），一个通道用于存储器到存储器
- 12位DAC带输出缓冲器；12位ADC最高1Mbps/25通道（含温度传感器和内部参考电压）
- 两个超低功耗比较器：一个带固定阈值，一个轨到轨，支持唤醒功能
- 定时器：两个16位定时器（带两个通道，可用作输入捕获、输出比较、PWM、正交编码器）；一个16位高级控制定时器（带三个通道，支持电机控制）；一个8位定时器（带7位预分频器）；两个看门狗（窗口型、独立型）；蜂鸣器定时器（1kHz、2kHz或4kHz频率）
- 通信接口：同步串行接口（SPI）、快速I2C（400kHz SMBus和PMBus）、USART（ISO7816接口、IrDA、LIN1.3、LIN2.0）
- 最多41个I/O，均可映射到中断向量
- 开发支持：快速片上编程和非侵入式调试（SWIM）、使用USART的引导加载程序
- 96位ID
应用领域
- 汽车相关设备领域
- 低功耗嵌入式系统场景
- 汽车电子控制单元（ECU）相关应用
- 车载显示与传感设备
