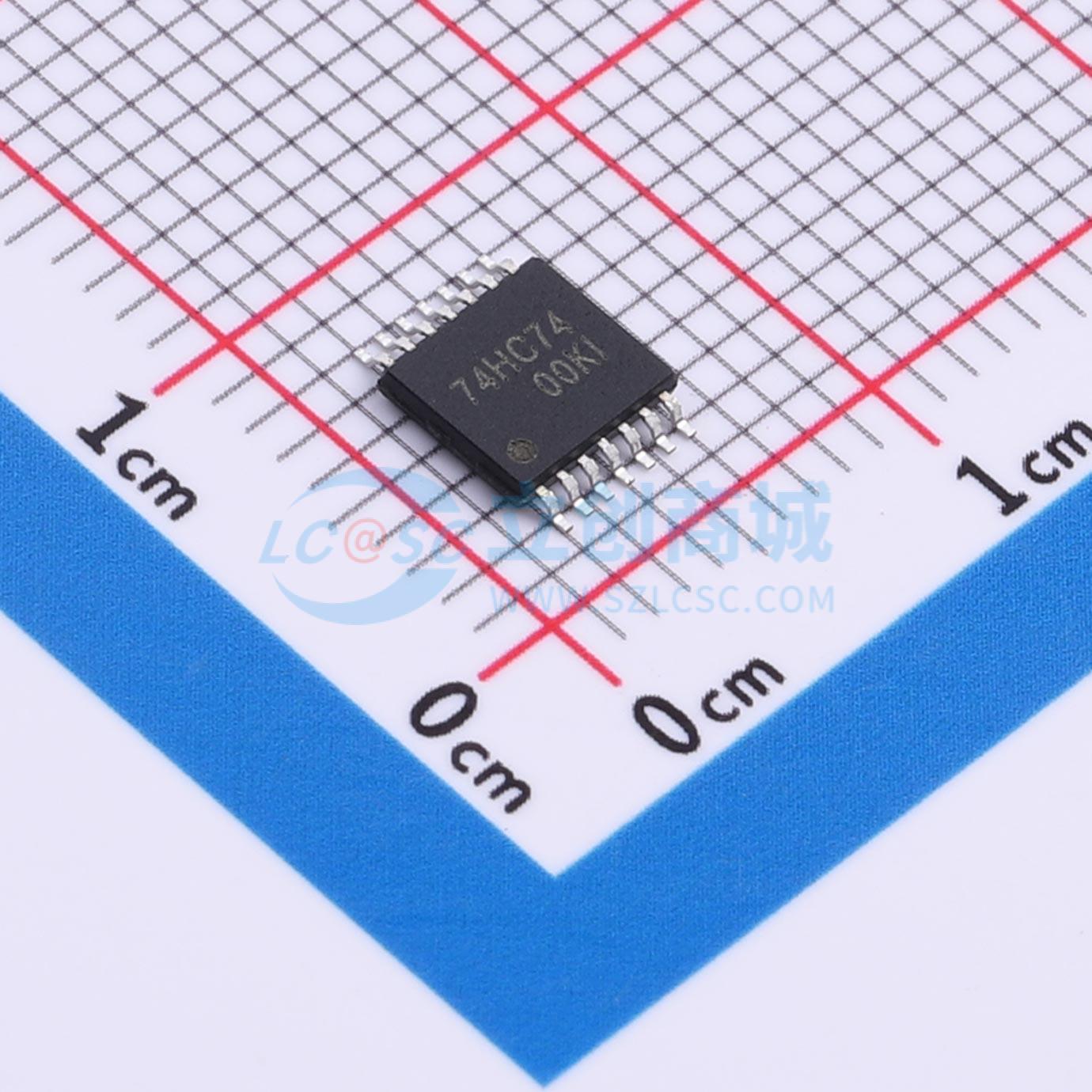

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC74BDN
带置位和复位功能的双D型正边沿触发触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC74BDN
- 商品编号
- C52145481
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 82MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 14ns@6V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 13ns | |
| 保持时间 | 3ns |
商品概述
CJ74HC/HCT74是双正边沿触发D型触发器，具有独立的数据、时钟、置位和复位输入，以及互补的nQ和n/Q输出。在时钟从低到高转换时，满足建立和保持时间要求的nD输入数据将被存储在触发器中，并出现在nQ输出端。时钟输入中的施密特触发器作用使电路对较慢的时钟上升和下降时间具有很高的容差。输入包含箝位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：CJ74HC74为CMOS电平；CJ74HCT74为TTL电平
- 对称输出阻抗
- 低功耗
- 平衡的传播延迟
- 工作温度范围：-40°C ~ +125°C
应用领域
- 将瞬时开关转换为切换开关
- 将时钟信号进行二分频或四分频
