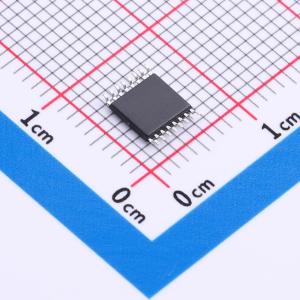

温馨提醒：图片仅供参考，商品以实物为准
CD4053HBEN
三通道2通道模拟多路复用器/解复用器，适用于模拟或数字多路复用/解复用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CD4053HBEN
- 商品编号
- C52145434
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 836Ω@5V | |
| 工作电压 | 3V~18V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 70MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4053H是一款三路单刀双掷模拟开关，适用于模拟或数字多路复用器/解复用器。每个开关具有一个数字选择输入、两个独立的输入/输出和一个公共输入/输出。所有三个开关共享一个使能输入。当使能输入为高电平时，所有开关均进入高阻关断状态，与选择输入无关。VDD和VSS是数字控制输入的电源电压连接端，其电压范围为3V~18V。模拟输入/输出可以在VDD作为正极限和VEE作为负极限之间摆动。VDD - VEE不得超过18V。未使用的输入必须连接到VDD、VSS或另一个输入。当用作数字多路复用器/解复用器时，VEE连接到VSS。VEE和VSS是开关的电源电压连接端。
商品特性
- 宽电源电压范围：3V~18V
- 完全静态操作
- 5V、10V和18V参数评级
- 标准化的对称输出特性
- 工作温度范围：-40℃~+125℃
应用领域
- 模拟与数字多路复用与解复用
- 模数与数模转换
- 信号门控
- 工厂自动化
- 电视机
- 家电
- 消费音频
- 可编程逻辑电路
- 传感器
