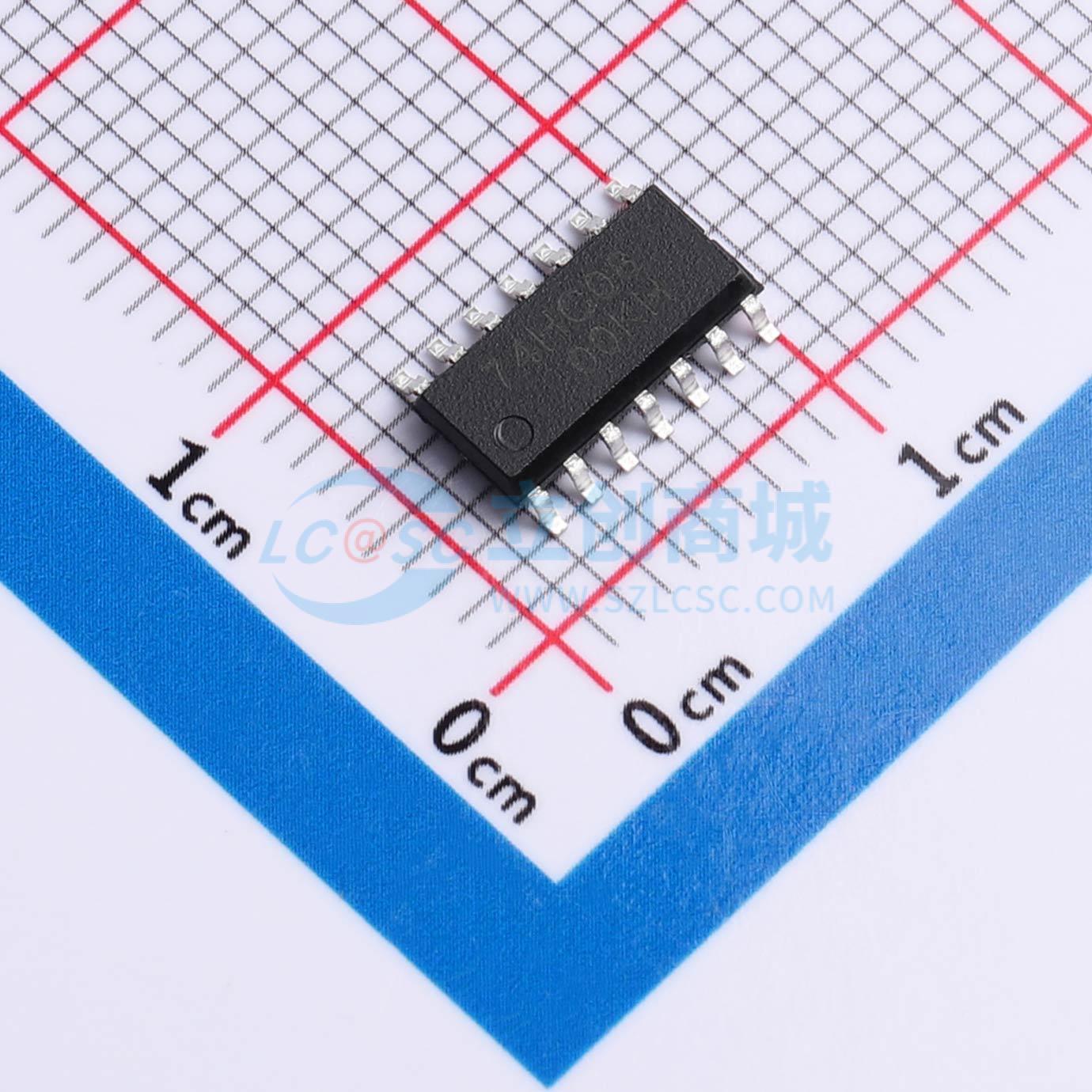

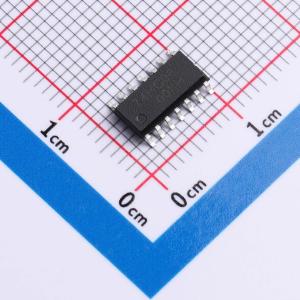

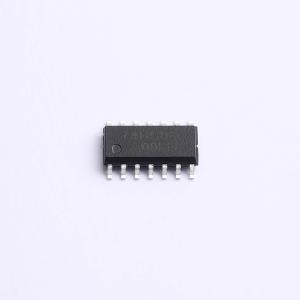

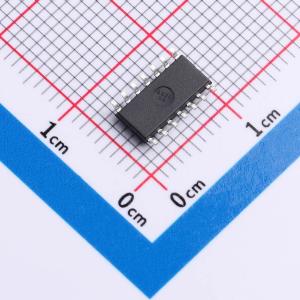

CJ74HC08ADN
四通道2输入与门，输入含钳位二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC08ADN
- 商品编号
- C52145457
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.9V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@6V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | - |
商品概述
该器件是一款四路2输入与门。输入端包含钳位二极管，这使得能够使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 对于CJ74HC08：CMOS电平
- 对于CJ74HCT08：TTL电平
- 规定工作温度范围为-40℃到+125℃
应用领域
- 组合电源良好信号
- 使能数字信号
