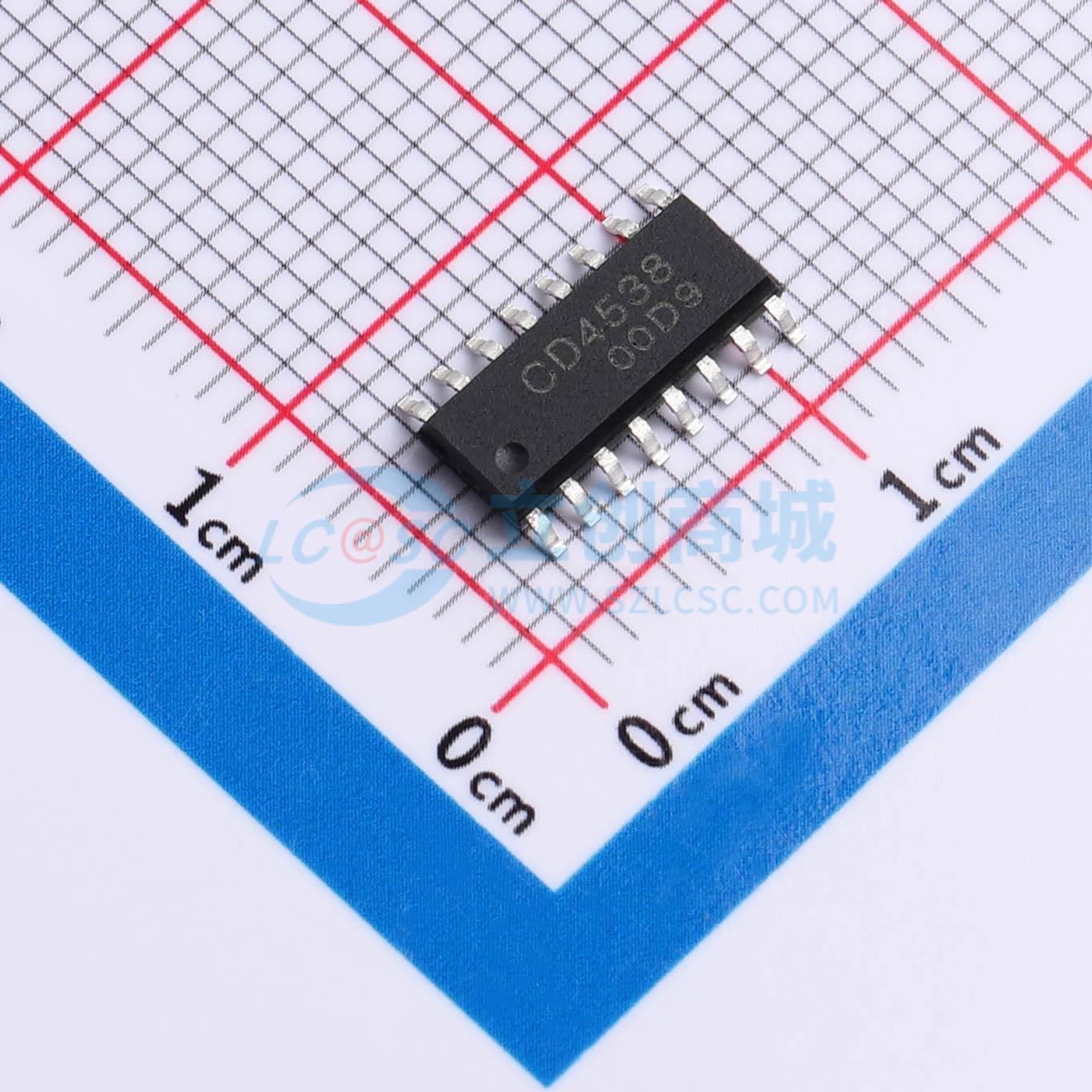

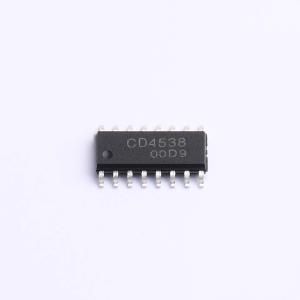

温馨提醒：图片仅供参考，商品以实物为准
CD4538AEN
双精度单稳态多谐振荡器，可重触发和复位，适用于脉冲延迟、定时和整形
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CD4538AEN
- 商品编号
- C52145445
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.395克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 脉冲宽度可调；可重触发功能；复位输入；双边沿触发 |
商品概述
CD4538是一款双路可重触发可复位单稳态多谐振荡器。每个多谐振荡器均具有一个低电平有效触发/重触发输入（/nA）、一个高电平有效触发/重触发输入（nB）、一个覆盖性的低电平有效直接复位输入（/nCD）、一个输出（nQ）及其互补输出（/nQ），以及两个用于连接外部定时元件C_EXT和R_EXT的引脚（nREXT/CEXT和nCEXT，nCEXT始终接地）。在规定的温度范围内，典型脉冲宽度变化为±0.2%。该多谐振荡器可由输入脉冲的上升沿或下降沿触发，并能产生脉冲宽度范围从10μs到无限长的精确输出脉冲。输出脉冲的持续时间和精度由外部定时元件C_EXT和R_EXT决定。输出脉冲宽度（t_W）等于R_EXT × C_EXT。LOCMOS（局部氧化CMOS）中的线性设计技术保证了输出脉冲宽度的精确控制。/nCD引脚上的低电平会立即终止输出脉冲。其工作电源电压V_DD推荐范围为3V至12V，参考点为V_SS（通常为地）。未使用的输入端必须连接到V_DD、V_SS或另一个输入端。
商品特性
- 宽电源电压范围：3V至12V
- 可容忍缓慢的触发边沿上升和下降时间
- 完全静态操作
- 提供5V和10V参数规格
- 标准化的对称输出特性
- 工作温度范围：-40°C至+125°C
应用领域
- 脉冲延迟与定时
- 脉冲整形
