温馨提醒：图片仅供参考，商品以实物为准

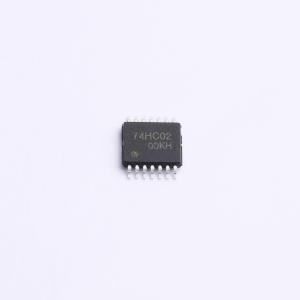

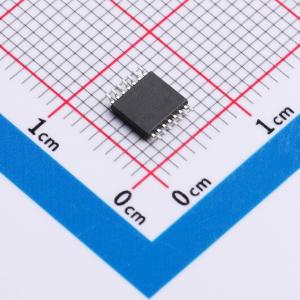

CJ74HC02BDN
四2输入或非门，输入包含钳位二极管
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC02BDN
- 商品编号
- C52145450
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.9V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@6V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | - |
商品概述
CJ74HC/HCT02是一款四路2输入或非门。输入包含钳位二极管。这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：
- 对于CJ74HC02：CMOS电平
- 对于CJ74HCT02：TTL电平
- 规定工作温度范围：-40°C ~ +125°C
应用领域
- 报警/防篡改检测电路
- S-R锁存器
