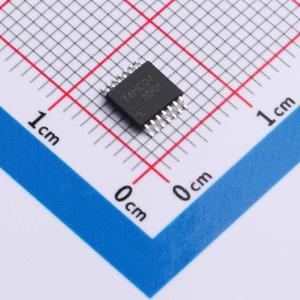

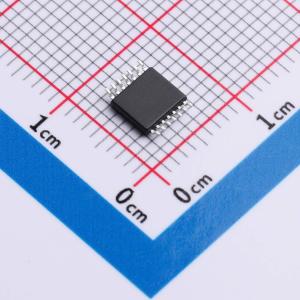

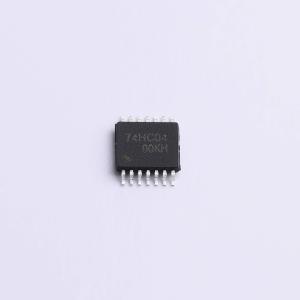

CJ74HC04BDN
带钳位二极管的六反相器，适用于同步反转时钟输入、开关消抖和数字信号反转
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC04BDN
- 商品编号
- C52145456
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V；3.15V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.8V；1.35V | |
| 输出高电平(VOH) | 2V；4.5V；6V | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | - | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
CJ74HC/HCT04是一款六反相器。其输入包含钳位二极管，支持使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 对于CJ74HC04：CMOS电平输入
- 对于CJ74HCT04：TTL电平输入
- 工作温度范围指定为-40℃ to +125℃
应用领域
- 同步反相时钟输入
- 开关消抖
- 数字信号反相
