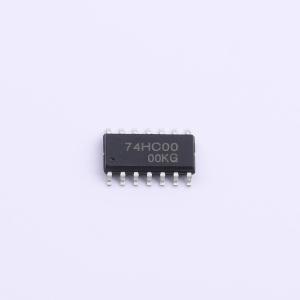

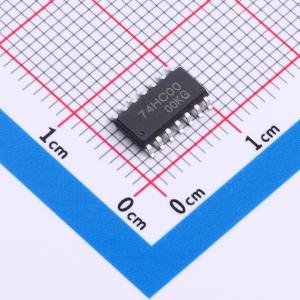

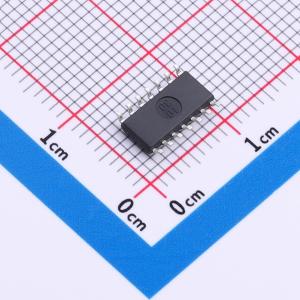

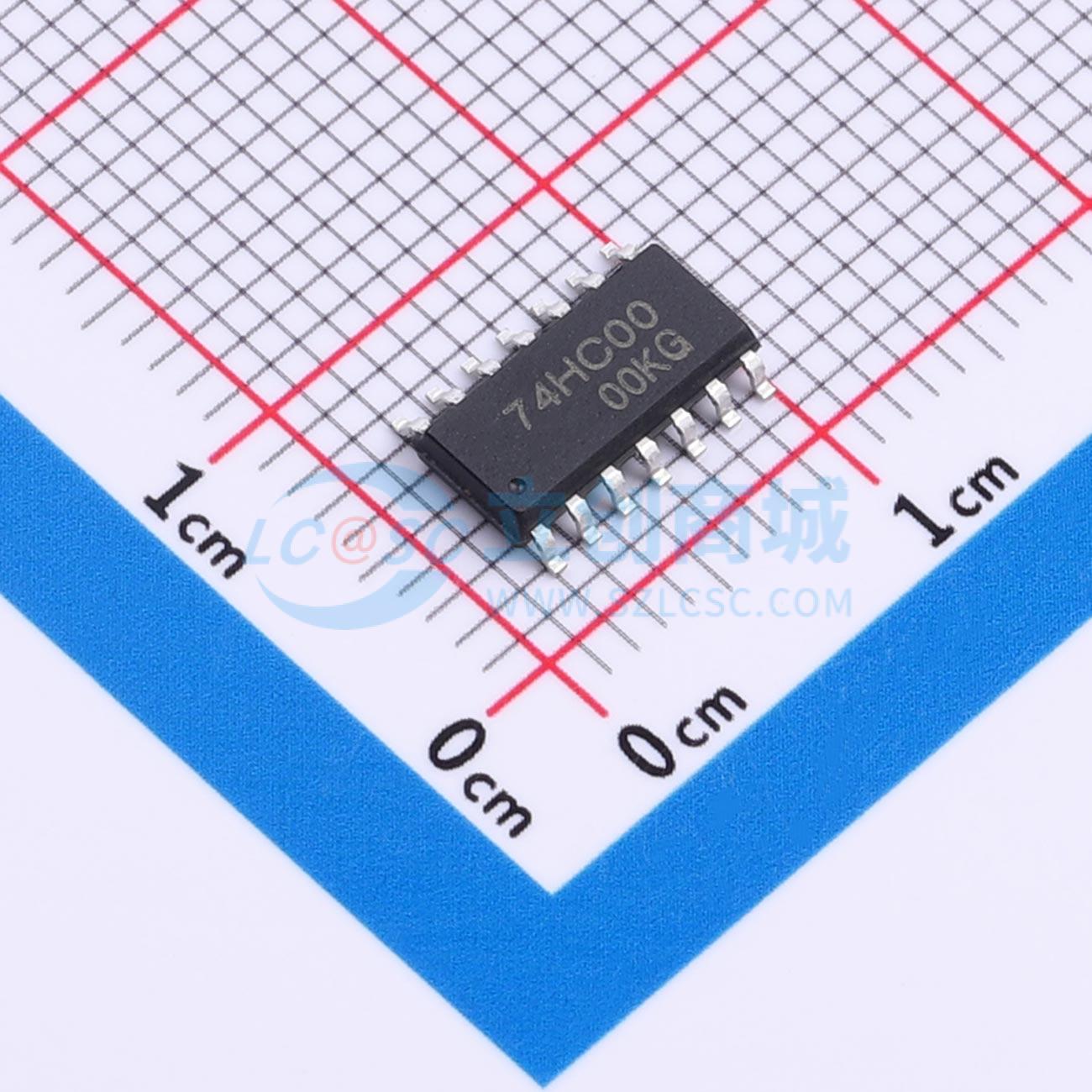

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC00ADN
四2输入与非门，输入含钳位二极管，支持CMOS和TTL电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC00ADN
- 商品编号
- C52145447
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.2V；3.2V；2.4V | |
| 输入低电平(VIL) | 2.1V；2.8V；800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.81V；4.32V；2V | |
| 输出低电平(VOL) | 150mV；160mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 9ns@4.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | - |
商品概述
CJ74HC/HCT00是一款四路2输入与非门逻辑芯片。其输入端包含钳位二极管，这使得可以通过使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：对于CJ74HC00为CMOS电平；对于CJ74HCT00为TTL电平
- 工作温度范围：-40°C ~ +125°C
应用领域
- 报警/防篡改检测电路
- S-R锁存器
