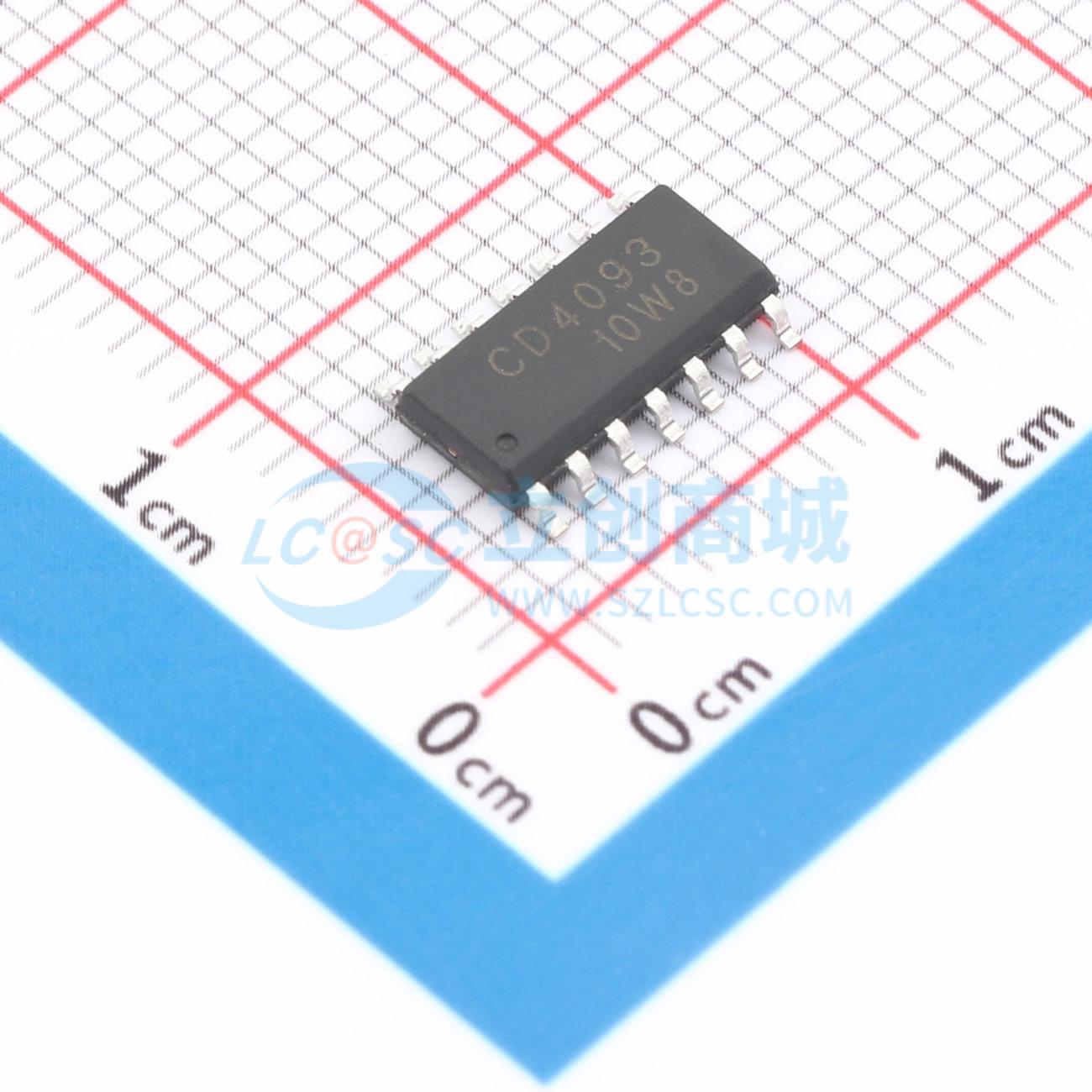

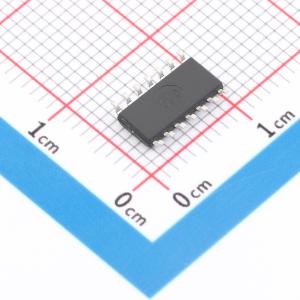

CD4093ADN
四2输入与非施密特触发器门电路，具备施密特触发输入鉴别功能和全静态操作
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CD4093ADN
- 商品编号
- C52145443
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.32455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 100ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
CD4093是一款四路两输入与非门施密特触发器。每个输入端均配备施密特触发器电路。门电路对于上升沿和下降沿信号在不同的电压点进行切换。正电压VT+与负电压VT-之间的差值被定义为滞后电压VH。该器件在3V至15V的推荐VDD电源电压范围内工作，参考电压为VSS（通常为地）。未使用的输入端必须连接到VDD、VSS或另一个输入端。
商品特性
- 宽电源电压范围：3V至15V
- 施密特触发输入鉴别
- 全静态操作
- 5V、10V和15V参数额定值
- 标准化的对称输出特性
- 工作温度范围：-40°C至+125°C
应用领域
- 波形和脉冲整形器
- 高噪声环境系统
- 单稳态多谐振荡器
- 非稳态多谐振荡器
- 与非门逻辑
