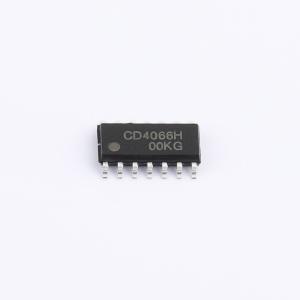

CD4066HADN
四单刀单掷模拟开关，适用于模拟和数字信号切换、多路复用及模数/数模转换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CD4066HADN
- 商品编号
- C52145439
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 836Ω@5V | |
| 工作电压 | 3V~18V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 90MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4066H提供四个单刀单掷模拟开关功能。其建议工作电源电压VDD范围为3V至18V，参考电压为VSS（通常为地）。未使用的输入端必须连接到VDD、VSS或另一个输入端。
商品特性
- 电源电压范围：3V至18V
- 温度范围：-40℃至+125℃
应用领域
- 模拟信号切换与多路复用
- 信号门控、调制器、静噪控制
- 解调器、斩波器、换向开关
- 数字信号切换与多路复用
- 模数与数模转换
