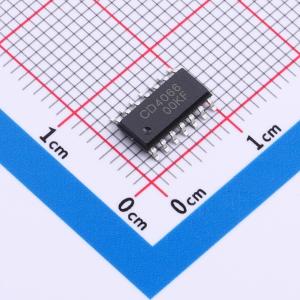

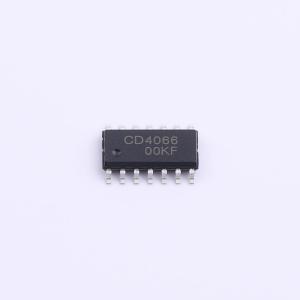

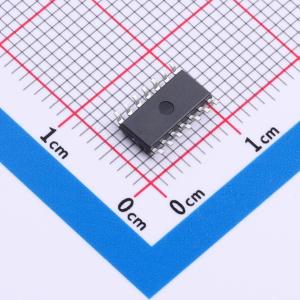

CD4066ADN
四通道双边模拟开关，具备全静态操作、抗静电保护和低导通电阻特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CD4066ADN
- 商品编号
- C52145437
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 2.5kΩ@5V | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 90ns | |
| 关闭时间(toff) | 160ns | |
| 带宽 | 90MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
该器件提供四个单刀单掷模拟开关功能。每个开关具有两个输入/输出端子（nY和nZ）以及一个高电平有效的使能输入（nE）。当nE为低电平时，模拟开关关闭。该器件与CD4016引脚兼容，但具有更低的导通电阻。此外，其导通电阻在整个输入信号范围内相对恒定。
商品特性
- 宽电源电压范围：3V ~ 9V
- 全静态操作
- 提供5V和9V参数评级
- 标准化的对称输出特性
- 输入和输出均受静电保护
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 模拟信号切换与多路复用
- 数字信号切换与多路复用
- 模数与数模转换
- 频率、阻抗、相位及模拟信号增益的数字控制
- 楼宇自动化
