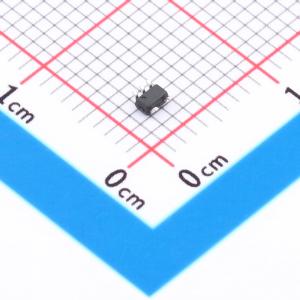

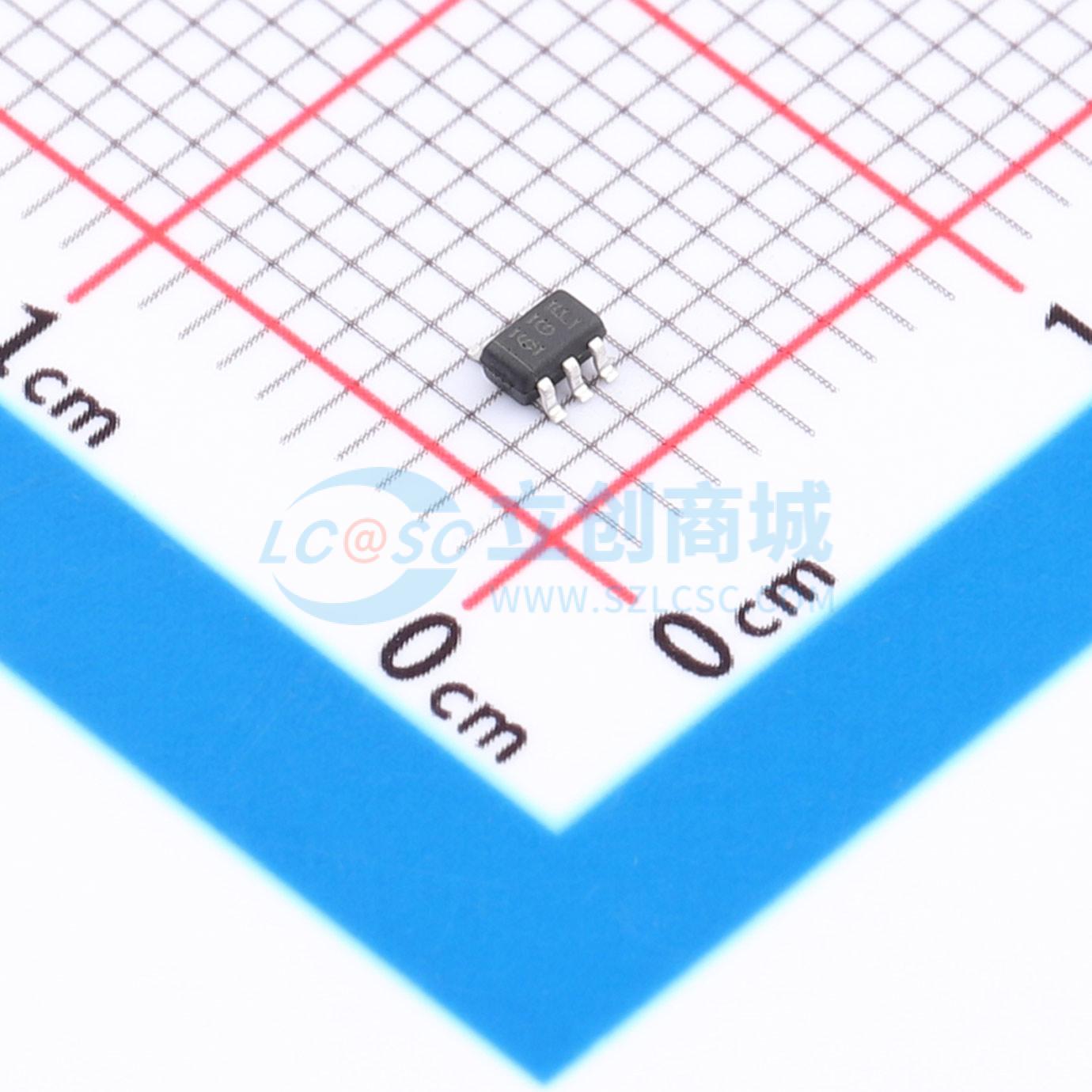

温馨提醒：图片仅供参考，商品以实物为准
74AUP1T32GWH-TP
低功耗双输入或门电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供单2输入或功能。该设备确保在整个2.3 V至3.6 V的VCC范围内实现非常低的静态和动态功耗。专为逻辑电平转换应用而设计，其输入开关电平可接受1.8 V低压CMOS信号，同时可在2.5 V或3.3 V单电源电压下工作。宽电源电压范围确保电池电压从3.6 V降至2.3 V时能正常工作。施密特触发输入使电路在整个VCC范围内能耐受较慢的输入上升和下降时间。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AUP1T32GWH-TP
- 商品编号
- C51939527
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2.3V~3.6V | |
| 静态电流(Iq) | 1.5uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.6V；1.9V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AUP | |
| 传播延迟(tpd) | 6.9ns@3V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74AUP1T32GWH-TP器件提供单路2输入或门功能。该器件确保在整个2.3V至3.6V的VCC范围内具有极低的静态和动态功耗。该设计适用于逻辑电平转换应用，其输入切换电平可接受1.8V低压CMOS信号，同时可由单路2.5V或3.3V电源电压供电。宽电源电压范围确保在电池电压从3.6V降至2.3V时仍能正常工作。施密特触发器输入使电路在整个VCC范围内对较慢的输入上升和下降时间具有容忍性。
商品特性
- 宽电源电压范围：2.3V至3.6V
- 输入可接受高达3.6V的电压
- IOFF支持部分断电模式
- 低静态功耗；ICC = 1.5μA（最大值）
- ESD保护性能超过JESD 22标准：2000-V人体放电模型（A114-A）、200-V机器模型（A115-A）、1000-V带电器件模型（C101）
应用领域
- AV接收机
- 嵌入式PC
- 固态硬盘
