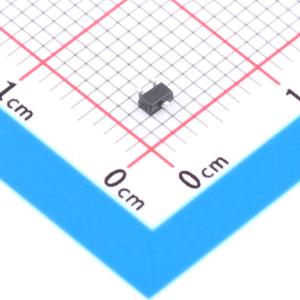

温馨提醒：图片仅供参考，商品以实物为准
BSS209PW-TP
P沟道增强型MOSFET，适用于负载/电源开关、接口开关、电池管理和逻辑电平转换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- BSS209PW-TP
- 商品编号
- C51939538
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 430mΩ@4.5V | |
| 耗散功率(Pd) | 200mW | |
| 阈值电压(Vgs(th)) | 450mV | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 170pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 25pF | |
| 栅极电压(Vgs) | ±12V |
商品特性
- -20V,-0.7A
- 在最大-4.5V时,RDS(导通)=520mΩ
- 在最大-2.5V时,RDS(导通)=700mΩ
- 在-1.8V时,RDS(导通)=950mΩ(典型值)
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
