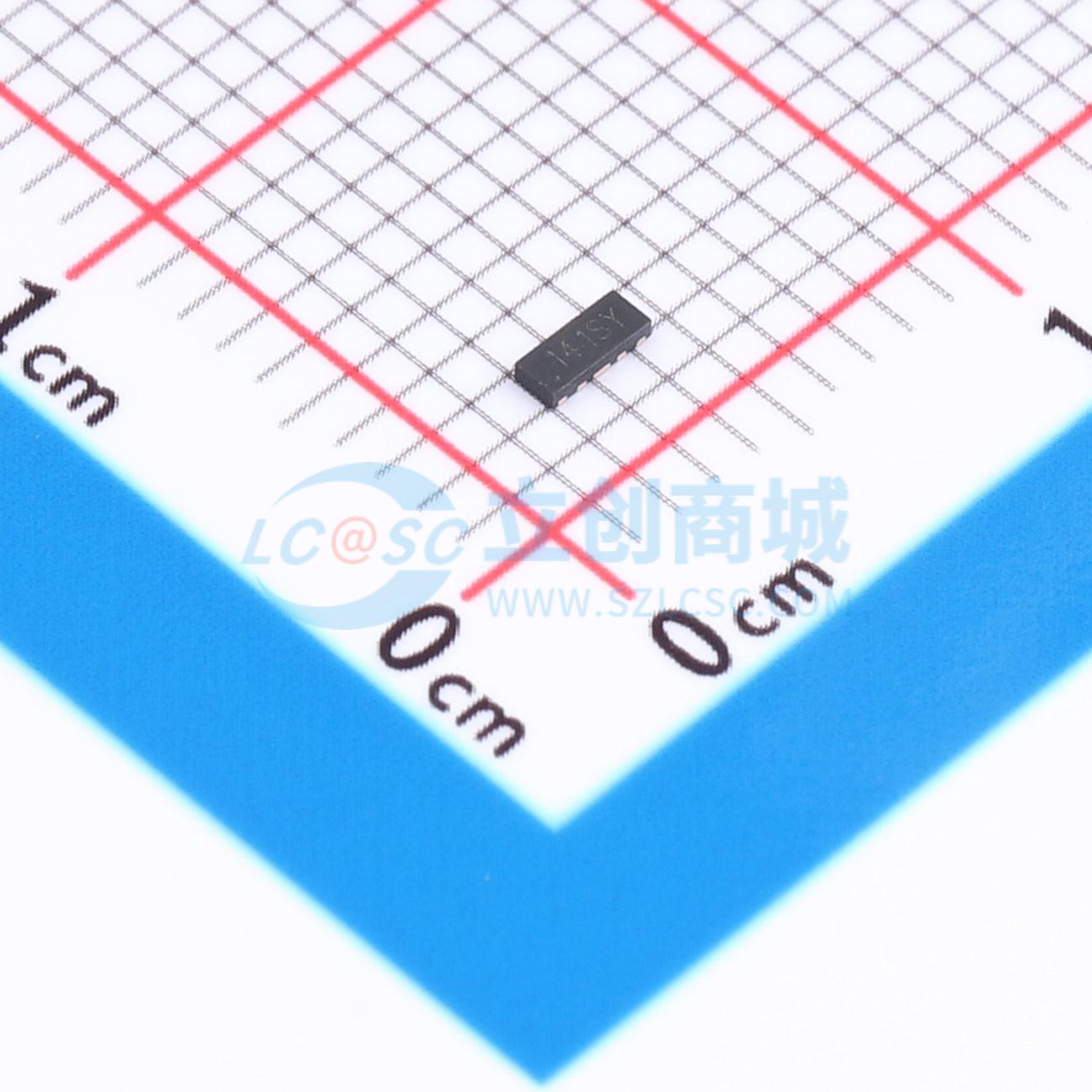

温馨提醒：图片仅供参考，商品以实物为准
ESD224DQAR-TP
4 线双向通道 ESD 保护
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：4 个双向通道 ESD 保护，通常用于高速端口。低工作电压：3.6V。低通道输入电容：典型值 0.3pF。IEC 61000-4-2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV。IEC 61000-4-4（EFT）40A（5/50ns）。完全无铅且完全符合 RoHS 标准。应用：USB 3.1 & 3.2 和 MDDI 端口。PCI Express 和 Serial SATA 端口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD224DQAR-TP
- 商品编号
- C51939551
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.6V | |
| 钳位电压 | 10V | |
| 击穿电压 | 9.5V | |
| 反向电流(Ir) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 4路双向通道静电放电（ESD）保护，通常用于高速端口
- 低工作电压：3.6V
- 通道输入电容低，典型值为0.3pF（典型值），适用于输入/输出（典型值）
- IEC 61000-4-2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV
- IEC 61000-4-4（电快速瞬变脉冲群，EFT）40A（5/50ns）
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- USB 3.1和3.2以及移动显示数字接口（MDDI）端口
- 高速串行计算机扩展总线标准（PCI Express）和串行高级技术附件（Serial SATA）
- 笔记本电脑端口
- 平板电脑
