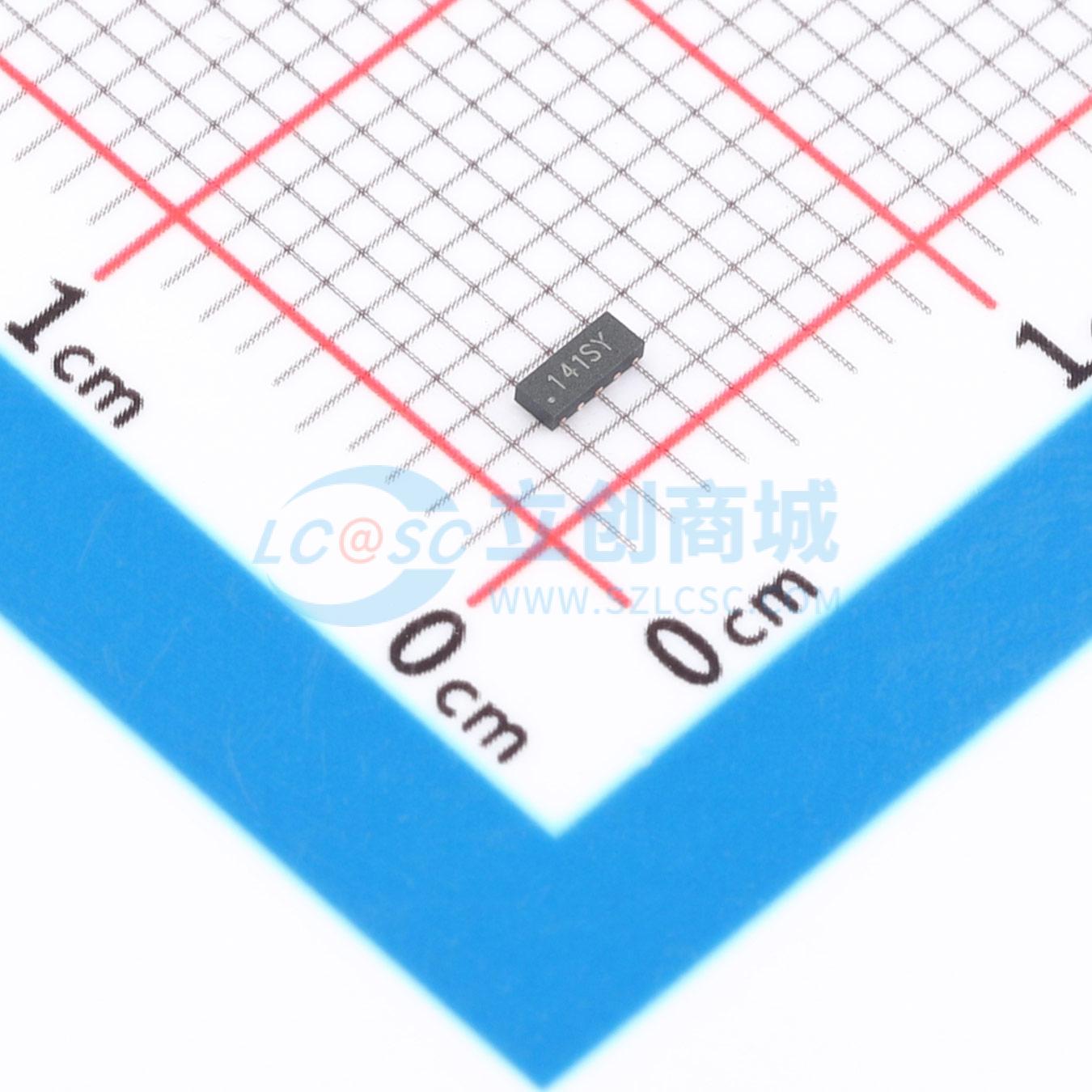

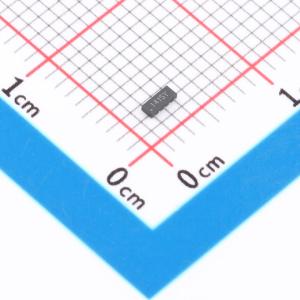

温馨提醒：图片仅供参考，商品以实物为准
IP4292CZ10-TBR
4线双向通道ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：4 双向通道 ESD 保护，通常用于高速端口。低工作电压：5V。低通道输入电容：0.3pF（典型值），典型用于 I/O。IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV，接触放电：±30kV。IEC 61000-4-4（EFT）40A（5/50ns）。完全无铅且完全符合 RoHS 标准。应用：USB 3.1 & 3.2 和 MDDI 端口。PCI express 和 Serial SATA 端口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IP4292CZ10-TBR
- 商品编号
- C51939565
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 55W@8/20us | |
| 击穿电压(VBR) | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 4 路双向通道静电放电（ESD）保护
- 通常用于高速端口
- 低工作电压：5V
- 通道输入电容低，典型值为 0.3pF（I/O 典型值）
- IEC 61000-4-2（ESD）抗扰度测试：空气放电 ±30kV
- 接触放电 ±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
应用领域
- USB 3.1 和 3.2 以及 MDDI 端口
- PCI Express 和串行 SATA
- 笔记本电脑端口
- 平板电脑
