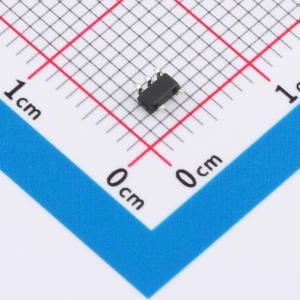

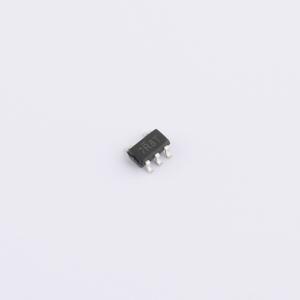

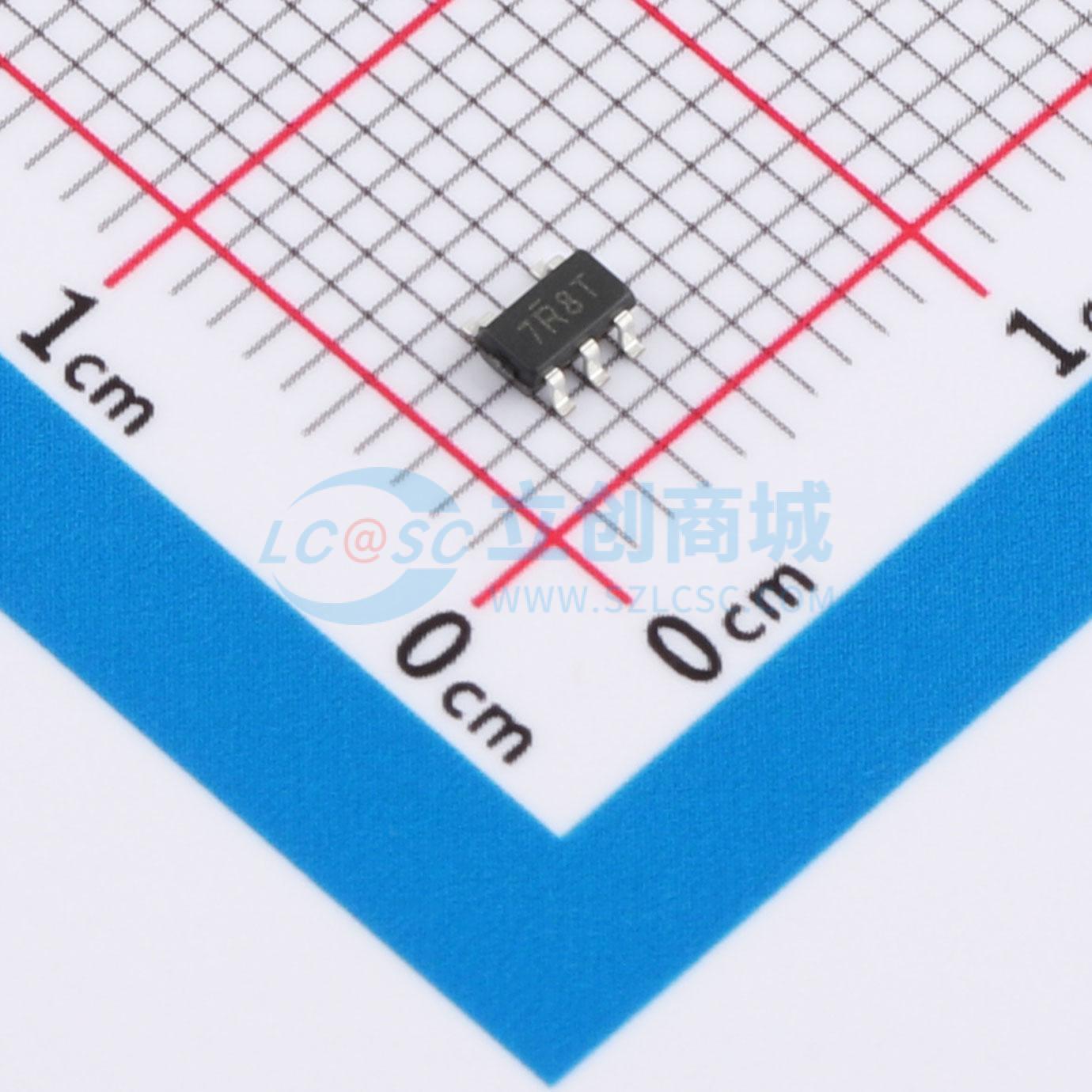

IRS44273LTRPBF-TP
单通道高速低侧栅极驱动器，适用于MOSFET、IGBT和GaN等功率器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IRS44273LTRPBF-TP
- 商品编号
- C51939582
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 8A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 8ns | |
| 下降时间(tf) | 7ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | 0℃~+125℃ | |
| 输入高电平(VIH) | 2.4V~2.6V | |
| 输入低电平(VIL) | 1V~1.2V | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
该器件是一款紧凑型门驱动器，可出色替代 NPN 和 PNP 分立驱动器（缓冲电路）解决方案。该驱动器适用于 MOSFET、IGBT 以及 GaN 等新兴宽带隙功率器件，适合高速应用。其非对称的 4-A 峰值源电流和 8-A 峰值灌电流增强了抗寄生米勒导通效应的能力。包括宽输入迟滞和负输入电压处理能力在内的特性增强了瞬态抗扰性。
商品特性
- 4.5 至 18-V 单电源范围
- 在 VDD UVLO 期间输出保持低电平
- TTL 和 CMOS 兼容输入逻辑阈值
- 输入引脚悬空时输出保持低电平
- 快速上升和下降时间（典型值 9ns 和 7ns）
- 快速传播延迟（典型值 13ns）
- 分离输出配置
- 强大的灌电流提供增强的抗米勒导通能力
- 输入引脚可承受低于 GND 引脚 -5 V 的电压
- 紧凑封装：SOT23-5
应用领域
- DC-DC 转换器
- 台式机电源
- 开关电源
- 数字电源控制器的配套门驱动器
- 新兴宽带隙功率器件（如 GaN）的门驱动器
