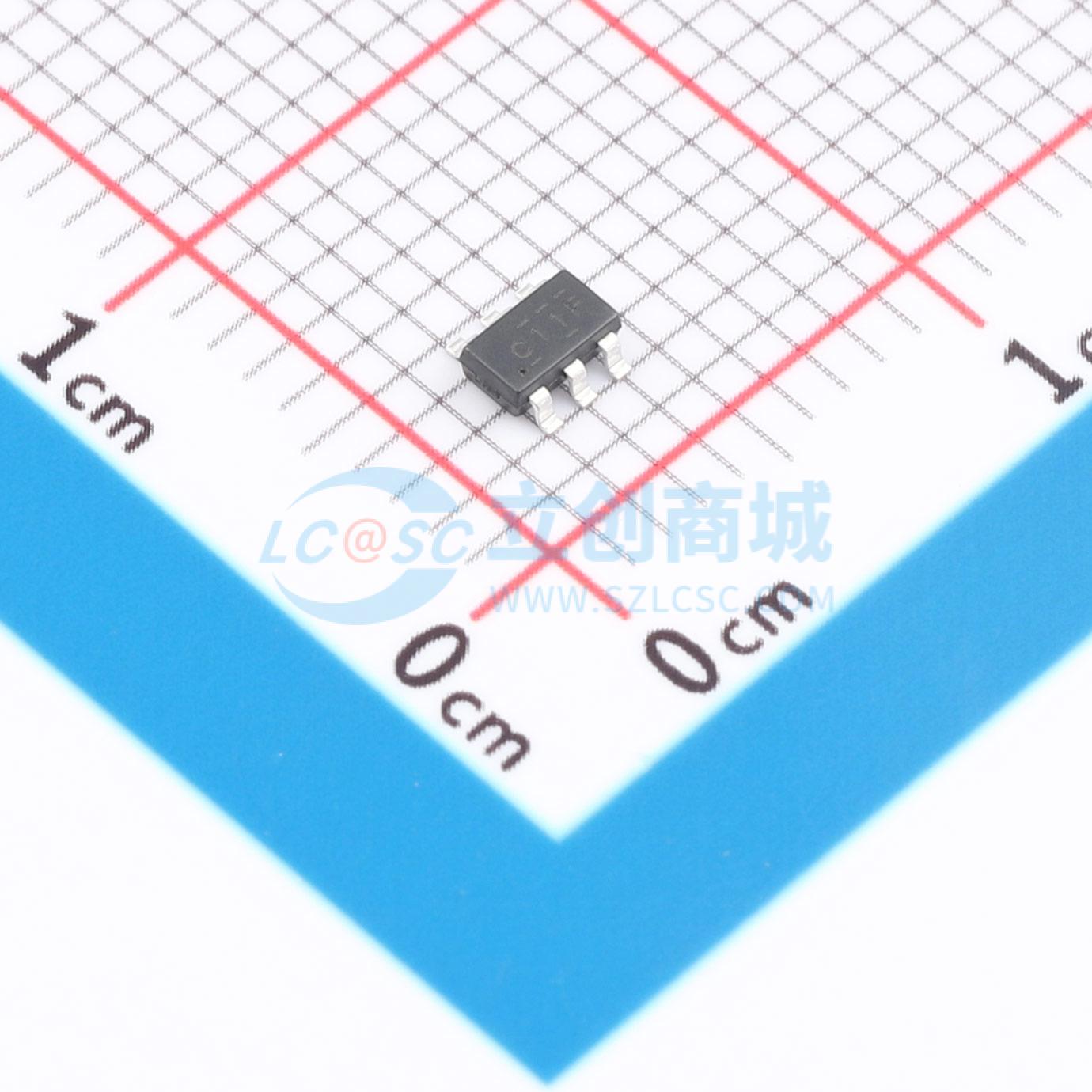

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G11GV-TP
单3输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 执行布尔与函数 Y = A • B • C 或 Y = A(overline) + B(overline) + C(overline) 正逻辑。该器件针对使用loff的部分掉电应用进行了全面规格设计。loff电路可禁用输出，防止器件掉电时电流回流造成损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G11GV-TP
- 商品编号
- C51939528
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；2.3V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.1ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
该器件执行布尔与功能 Y = A·B·C 或 Y = A + B + C（正逻辑）。该器件针对使用 Ioff 的部分断电应用进行了全面规定。Ioff 电路会禁用输出，防止器件断电时产生破坏性的反向电流回流。
商品特性
- 支持5V VCC工作电压
- 输入可接受高达5.5V的电压
- 在3.3V电压下最大传输延迟为4.1ns
- 低功耗，最大 ICC 为 10μA
- 在3.3V电压下提供 ±24mA 输出驱动能力
- ESD 保护性能超过 JESD 22 标准：人体模型 2000V，机器模型 200V，充电器件模型 1000V
应用领域
- AV接收机
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电源
