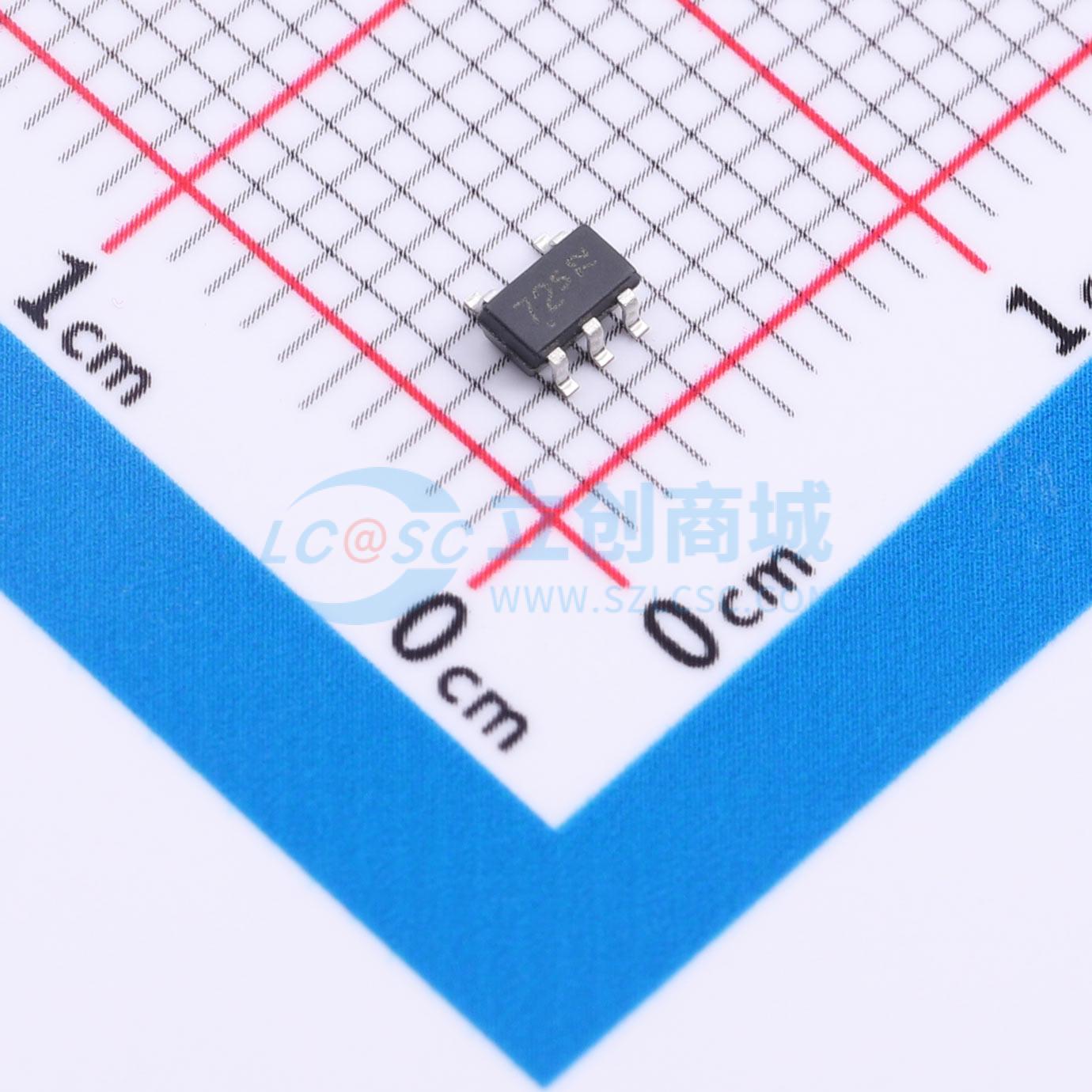

温馨提醒：图片仅供参考，商品以实物为准
1EDN7512B(TP)
1EDN7512B
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 1EDN7512B(TP)
- 商品编号
- C51939513
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 8A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 8ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 7ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | 0℃~+125℃ | |
| 输入高电平(VIH) | 2.4V~2.6V | |
| 输入低电平(VIL) | 1V~1.2V | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
该器件是一款紧凑型栅极驱动器，能够出色替代 NPN 和 PNP 分立驱动器（缓冲电路）解决方案。该驱动器适用于 MOSFET、IGBT 以及 GaN 等新兴宽带隙功率器件，适合高速应用。其不对称的 4 A 峰值源电流和 8 A 峰值灌电流增强了抗寄生米勒导通效应的能力。包括宽输入迟滞和负输入电压处理在内的特性增强了瞬态抗扰度。
商品特性
- 4.5 V 至 18 V 单电源范围
- 在 VDD 欠压锁定期间输出保持低电平
- 兼容 TTL 和 CMOS 的输入逻辑阈值
- 输入引脚悬空时输出保持低电平
- 快速上升和下降时间（典型值 9 ns 和 7 ns）
- 快速传播延迟（典型值 13 ns）
- 分离输出配置
- 强大的灌电流提供增强的抗米勒导通能力
- 输入引脚可承受低于 GND 引脚 -5 V 的电压
- 紧凑型封装：SOT23-5
应用领域
- DC-DC 转换器
- 桌面 PC 电源
- 开关模式电源
- 数字电源控制器的配套栅极驱动器
- 新兴宽带隙功率器件（如 GaN）的栅极驱动器
