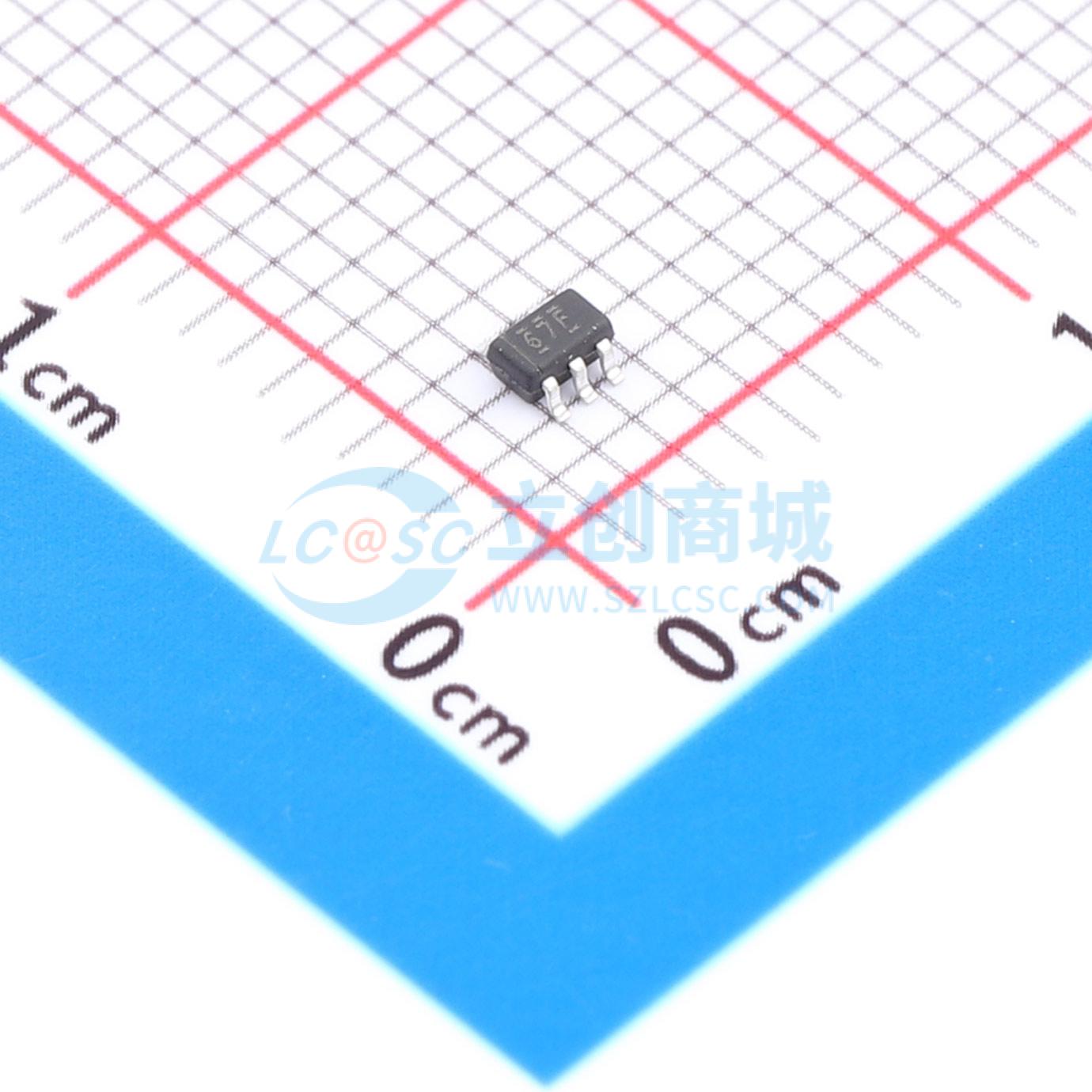

温馨提醒：图片仅供参考，商品以实物为准
74AUP1T17GWH-TP
低功耗电平转换缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供单缓冲功能，可确保在整个 2.3V 至 3.6V 的 VCC 范围内实现极低的静态和动态功耗。该产品专为逻辑电平转换应用而设计，其输入开关电平可接受 1.8V 低压 CMOS 信号，同时可在 2.5V 或 3.3V 单电源电压下工作。较宽的电源电压范围可确保电池电压从 3.6V 降至 2.3V 时正常工作。施密特触发器输入使电路在整个 VCC 范围内能耐受较慢的输入上升和下降时间。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AUP1T17GWH-TP
- 商品编号
- C51939526
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 工作电压(VCCA) | 2.3V~3.6V | |
| 工作电压(VCCB) | 2.3V~3.6V | |
| 元件数 | 1 | |
| 每个电路通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 缓冲器 |
商品概述
74AUP1T17GWH-TP 提供单缓冲器功能。该器件确保在整个 2.3V 至 3.6V 的 VCC 电源电压范围内具有极低的静态和动态功耗。该器件专为逻辑电平转换应用而设计，其输入开关电平可接受 1.8V 低压 CMOS 信号，同时工作于单路 2.5V 或 3.3V 电源电压。宽电源电压范围确保在电池电压从 3.6V 降至 2.3V 时仍能正常工作。施密特触发输入使电路在整个 VCC 范围内对较慢的输入上升和下降时间具有容忍性。
商品特性
- 宽电源电压范围：2.3V 至 3.6V
- 输入可接受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；I_{CC} = 1.5μA（最大值）
- ESD 保护超过 JESD 22 标准：2000-V 人体模型（A114-A）、200-V 机器模型（A115-A）、1000-V 充电器件模型（C101）
应用领域
- AV 接收机
- 音频坞站：便携式
- 蓝光播放器和家庭影院
- 嵌入式 PC
- 个人数字助理（PDA）
- 电源：电信/服务器 AC/DC 电源：单控制器：模拟和数字
- 固态硬盘（SSD）：客户端和企业级
- 无线耳机、键盘和鼠标
