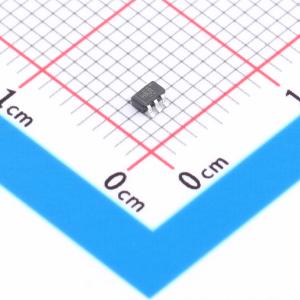

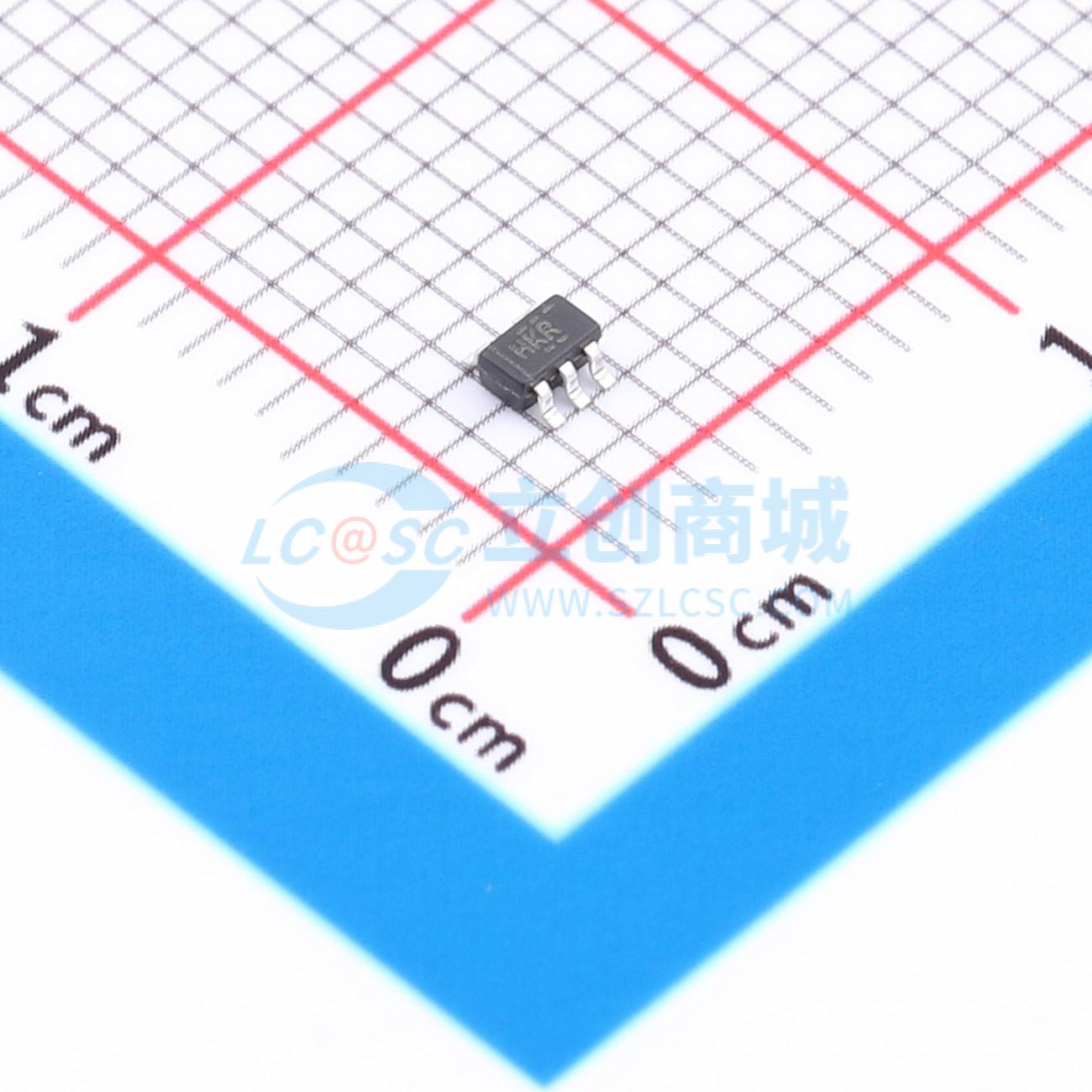

74AUP1G240GW-TP
反相缓冲器/线路驱动器；三态
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有三态输出的 1 位反相缓冲器/线路驱动器。该器件具有输出使能 (OE) 功能。OE 为高电平时，输出呈高阻抗关断状态。所有输入均采用施密特触发器，使电路能够耐受较慢的输入上升和下降时间。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AUP1G240GW-TP
- 商品编号
- C51939524
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | - | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 500nA | |
| 传播延迟(tpd) | 2.3ns@3.3V,5pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
该器件是一款具有三态输出的1位反相缓冲器/线路驱动器。它具备输出使能（OE）功能。当OE为高电平时，输出将进入高阻抗关断状态。所有输入端均采用施密特触发器动作，使电路能够容忍较慢的输入上升和下降时间。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可接受高达 3.6V 的电压
- IOFF 支持部分掉电模式
- 低静态功耗；ICC = 0.5μA（最大值）
- ESD 保护超过 JESD 22 标准：2000-V 人体放电模型（A114-A）、200-V 机器模型（A115-A）、1000-V 带电器件模型（C101）
应用领域
- AV接收机
- 嵌入式PC
- 个人数字助理
- 电信/服务器AC/DC电源：单控制器：模拟和数字
- 固态硬盘：客户端和企业级
