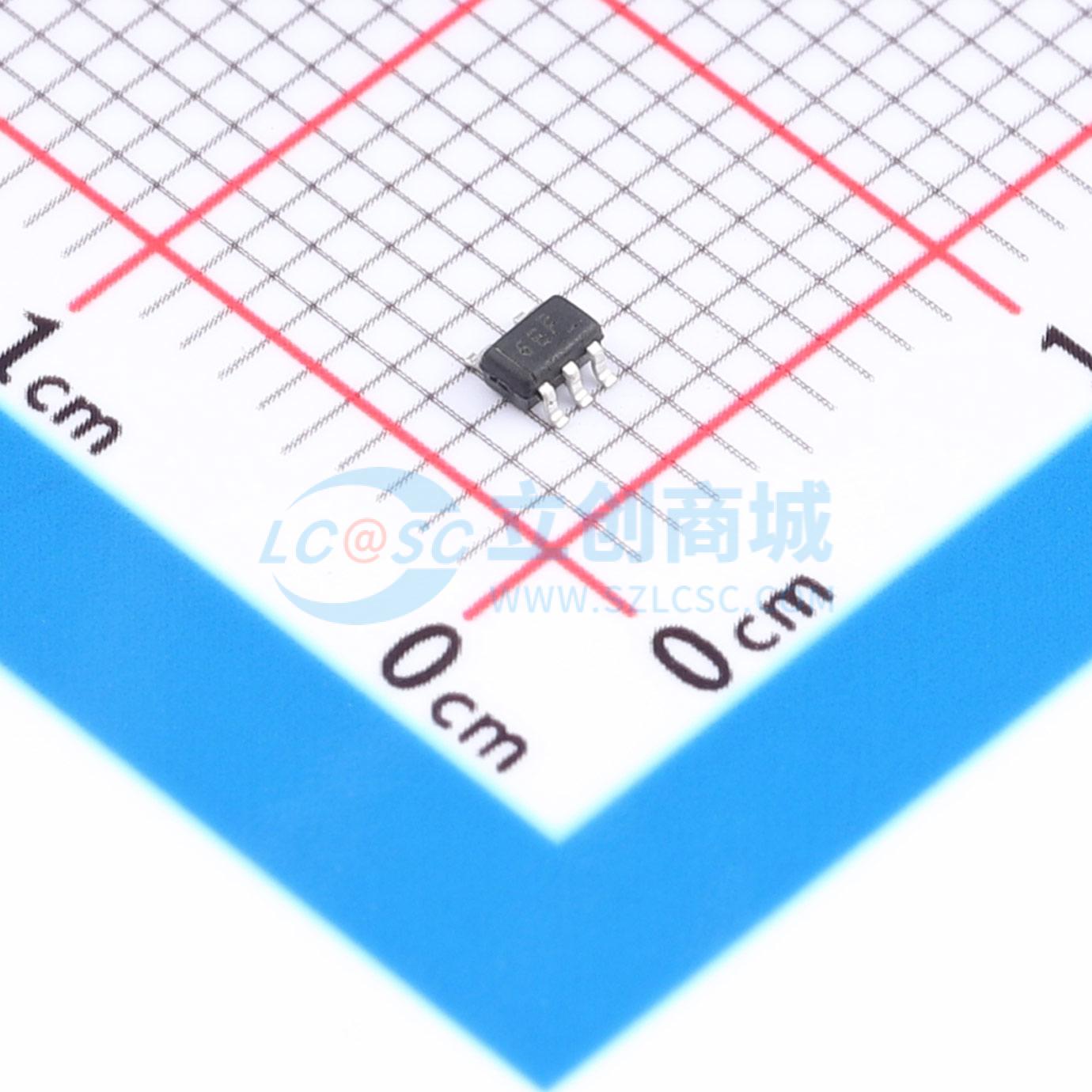

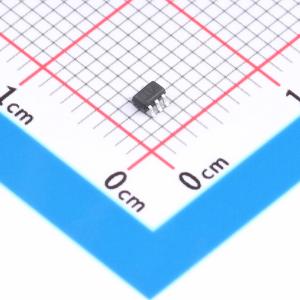

温馨提醒：图片仅供参考，商品以实物为准
74AUP1T08GWH-TP
低功耗双输入与门，带电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供单 2 输入与功能。该设备可确保在整个 2.3V 至 3.6V 的 VCC 范围内实现极低的静态和动态功耗。专为逻辑电平转换应用而设计，输入开关电平可接受 1.8V 低压 CMOS 信号，同时可由 2.5V 或 3.3V 单电源供电。较宽的电源电压范围可确保电池电压从 3.6V 降至 2.3V 时正常运行。施密特触发器输入使电路在整个 VCC 范围内能耐受较慢的输入上升和下降时间。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74AUP1T08GWH-TP
- 商品编号
- C51939525
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 工作电压(VCCA) | 2.3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 2.3V~3.6V | |
| 元件数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
该器件提供单路2输入与功能，确保在整个2.3V至3.6V的VCC范围内具有极低的静态和动态功耗。其设计用于逻辑电平转换应用，输入切换电平可接受1.8V低压CMOS信号，同时工作于单路2.5V或3.3V电源电压。宽电源电压范围确保在电池电压从3.6V下降至2.3V时仍能正常工作。施密特触发器输入使电路在整个VCC范围内对较慢的输入上升和下降时间具有容忍性。
商品特性
- 宽电源电压范围，从2.3V至3.6V
- 输入可接受高达3.6V的电压
- IOFF支持部分断电模式操作
- 低静态功耗；ICC = 1.5μA（最大值）
- ESD保护超过JESD 22标准
- 人体模型2000V（A114-A）
- 机器模型200V（A115-A）
- 充电器件模型1000V（C101）
应用领域
- AV接收机
- 音频底座
- 蓝光播放器和家庭影院
- 嵌入式个人电脑
- 个人数字助理
