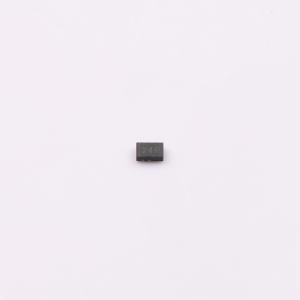

温馨提醒：图片仅供参考，商品以实物为准
MSESD16F24VPU
MSESD16F24VPU
- 描述
- 此款MSESD16F24VPU是专为电源接口防护设计的单向瞬态电压抑制器，采用DFN1610-2L封装，节省PCB空间且适配自动化焊接。24V工作电压匹配低压电源场景，80A高峰值脉冲电流IPP可快速分流浪涌、钳制过压，抵御静电、插拔冲击等干扰。应用领域：硬盘、电脑主板、充电USB接口，及小型工控机、便携式设备的低压电源链路(ESD56201D24/ESD56201D24/ESDUNH24VF1)
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSESD16F24VPU
- 商品编号
- C51927939
- 商品封装
- DFN1610-2L
- 包装方式
- 编带
- 商品毛重
- 0.032567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 80A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.8kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 32.5V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 260pF |
商品特性
- 2引脚无引脚封装
- 结电容（典型值：260pF）
- 峰值脉冲电流（8 / 20μs）最大值：80A
- IEC61000 - 4 - 2（静电放电）±30kV（空气放电），±30kV（接触放电）
- 低钳位电压
- 低泄漏电流
- 工作电压：24V
- 符合RoHS标准
应用领域
- 手机及配件
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
