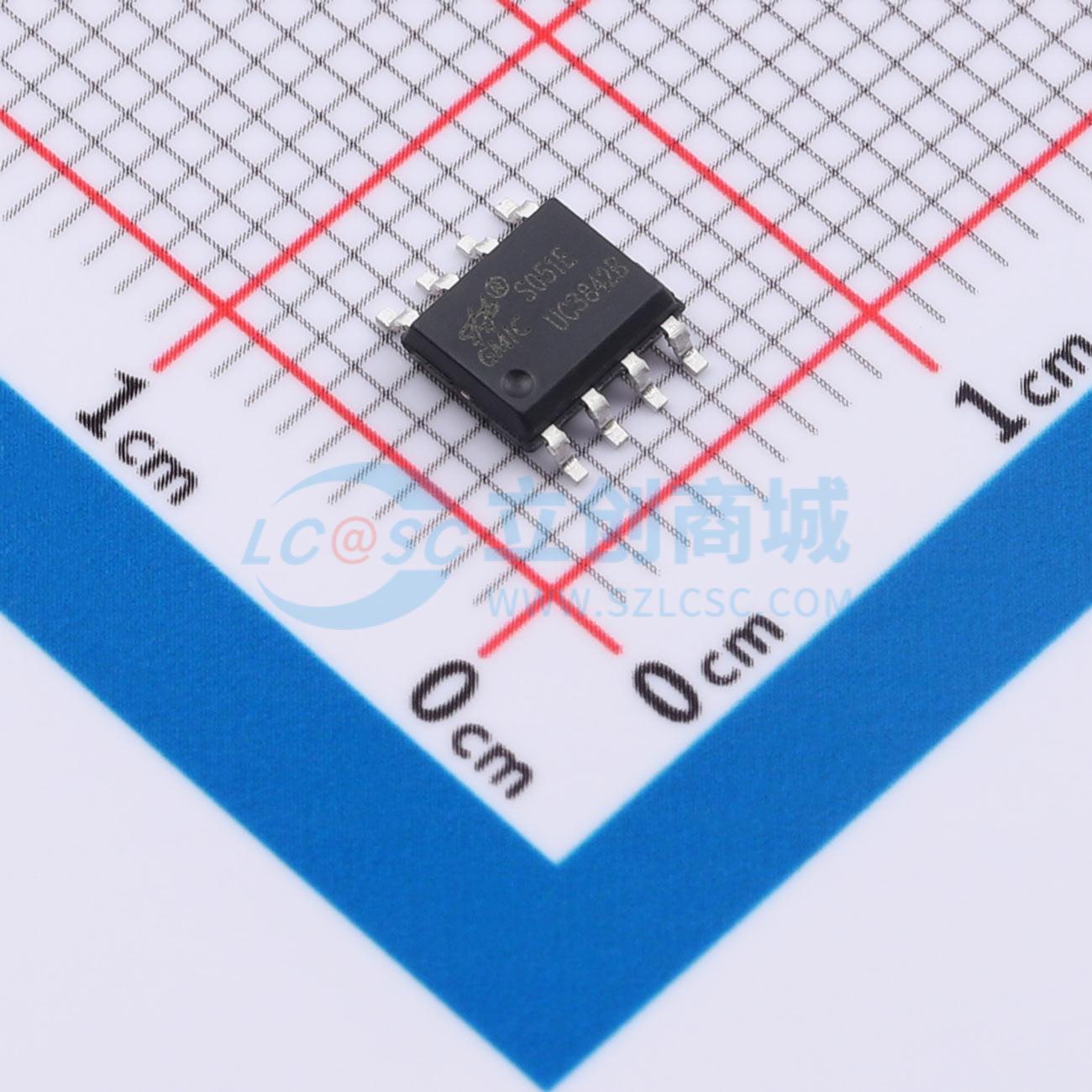

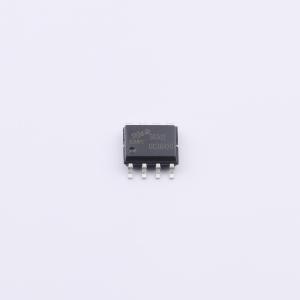

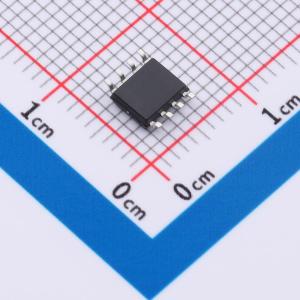

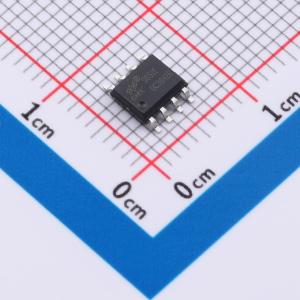

UC3842BS

3842是一款高性能定频电流模式控制器，专为离线转换器和DC-DC转换器应用设计，为设计者提供了外部元件需求最少、成本低廉的解决方案。该集成电路包含一个经过微调以实现精确占空比控制的振荡器、一个温度补偿的参考电压源、一个高增益误差放大器、一个电流检测比较器以及一个非常适合驱动功率MOSFET的大电流图腾柱输出级。其内置的保护功能包括输入和欠压锁定、逐周期电流限制、可编程输出死区时间以及用于单脉冲测量的锁存器。在布局时，若存在与容性负载相关的高峰值电流，需仔细考虑接地技术。定时电容和旁路电容必须紧靠第5引脚安装并采用单点接地。当控制器进入欠压关断状态时，输出驱动器会变为高阻态。此时，第6引脚必须通过一个泄漏电阻接地，以防止漏电流误触发功率开关。峰值电流定义为：I_S(MAX) ≈ 1.0V / R_S，通常需要一个小的RC滤波网络来抑制开关瞬态响应。振荡器的定时电容CT通过RT由VREF充电，并由内部电流源放电。在放电期间，内部时钟信号会将输出驱动至低电平。通过选择RT和CT可以同时确定振荡频率和最大占空比。充电时间和放电时间由以下公式确定：t_c ≈ 0.55 × RT × CT；t_d = RT × CT × ln((0.063 × RT - 2.7) / (0.063 × RT - 4))；此时频率为：f = (t_c + t_d)^-1；当RT > 5kΩ时，f ≈ 1.8 / (RT × CT)。3842的关断功能可以通过两种方法实现：将第3引脚电压提升至1V以上，或将第1引脚电压拉低至接近地电位（在两个二极管正向压降范围内）。这两种方法都会使PWM比较器输出高电平，从而优先复位PWM锁存器，使输出保持低电平，直到关断信号移除后的下一个时钟周期到来。一种外部锁存关断的示例是使用单向可控硅来实现，它会在电源电压VCC低于欠压锁定阈值时复位。此时，参考电压关闭，允许可控硅复位。振荡器斜率的一部分可以通过电流检测信号进行修正，以便在需要50%以上占空比的转换器中实现斜率补偿。电容C和电阻R2构成一个滤波器，用于抑制上升沿的开关尖峰。

• 欠电压锁定电路
• 低启动电流（< 0.3mA）
• 稳定的内部带隙基准电压源
• 大电流图腾柱输出（驱动电流达1A）
• 工作频率可达500kHz
• 自动前馈补偿电路
• 逐脉冲电流限制
• 增强的负载响应特性

• 逆变器电源
• 大功率高频开关电源
• 直流脉宽调速系统
• UPS电源
• DC/DC直流变换器
• 大功率充电器
