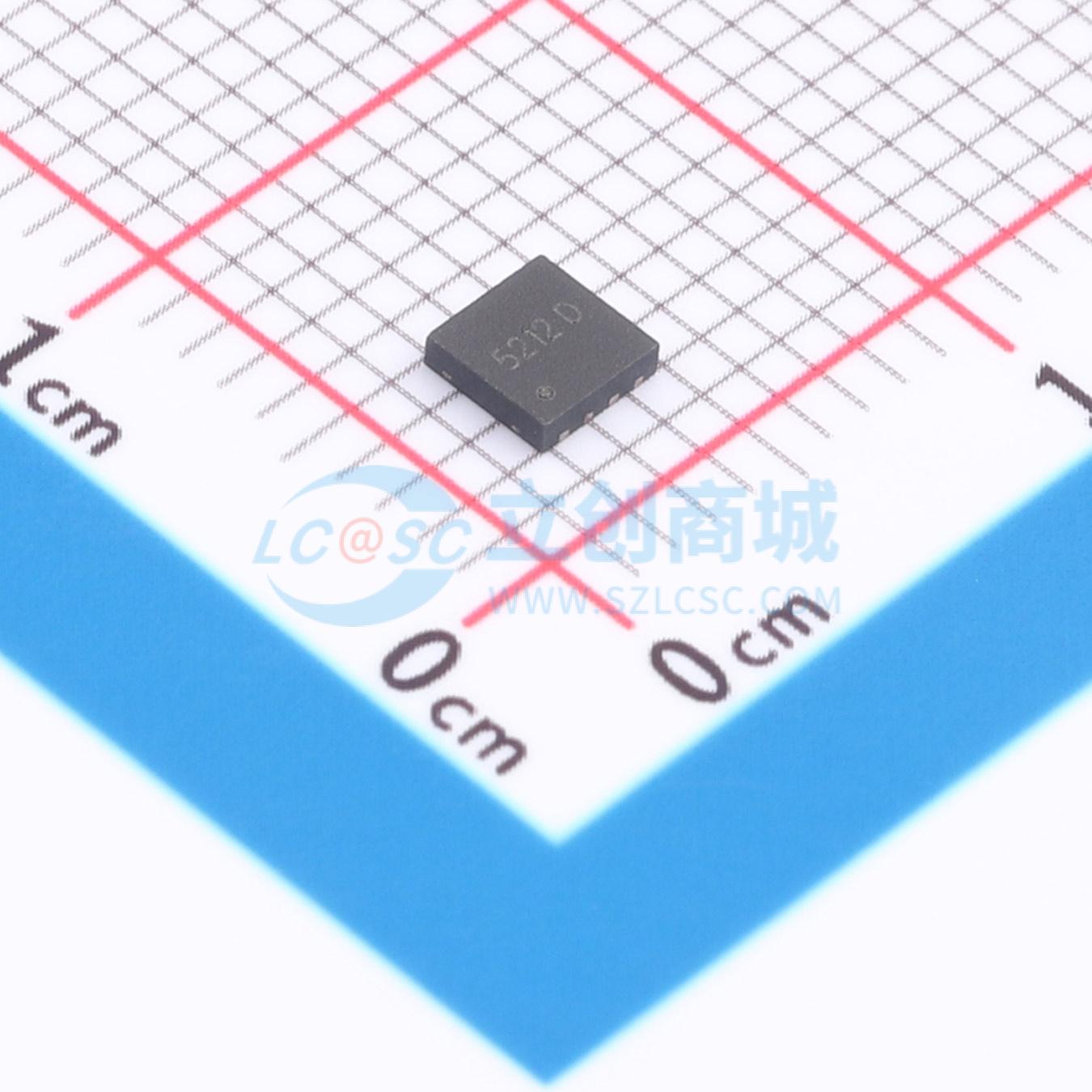

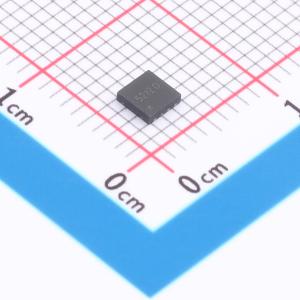

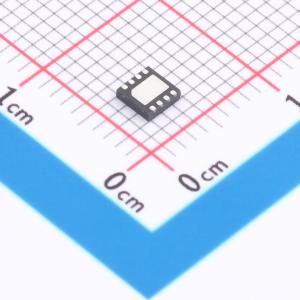

温馨提醒：图片仅供参考，商品以实物为准
LGS5212DB
同步升压型2节锂电池充电管理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4.5V~5.5V输入，同步升压型双节锂电池充电管理IC，最大充电电流1.2A，带NTC、输入自适应限流、充电电压电流可调。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS5212DB
- 商品编号
- C51927466
- 商品封装
- DFN-8L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 1.15A | |
| 充电饱和电压 | 8.4V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 2 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 1uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
LGS5212是一款用于两节串联锂离子电池的升压充电器。该器件集成功率MOS管，外围仅需少量元件，有助于减小方案尺寸并降低物料成本。它具备输入限压功能，可智能调节充电电流以自适应适配器负载能力。芯片提供充电状态指示，包括充电、充满及异常状态。其充电电压可通过外部电阻在8.1V~8.8V范围内调节，典型值为8.4V，当电池电压降至8.2V时自动重新充电。移除输入电源后，电池端漏电流典型值为1μA。芯片采用DFN3*3-8封装。
商品特性
- 充电电流可定制，范围为0.5A~1.4A，典型值为1.1A
- 充电电压可通过外部电阻调节，支持8.1V~8.8V范围
- 输入耐压保护高达18V
- 电池端耐压保护高达18V
- 宽输入工作电压范围：4.5V~5.5V
- 提供充电状态指示（充电/充满/异常）
- 自动调节输入电流，自适应适配器负载，具备软起动功能
- 完善的保护功能：输入欠压、输入过压、短路保护、过压保护
- 支持通过NTC进行电池温度保护
- 支持电池包热插拔充电
- 功率MOS管全部内置，外围仅需4个电容和1个电感
应用领域
- 双节锂电池包充电
- 智能门锁
