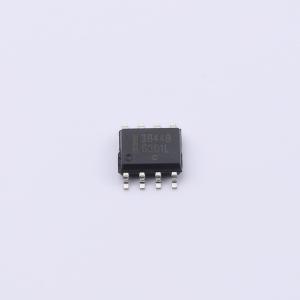

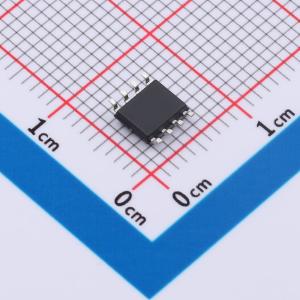

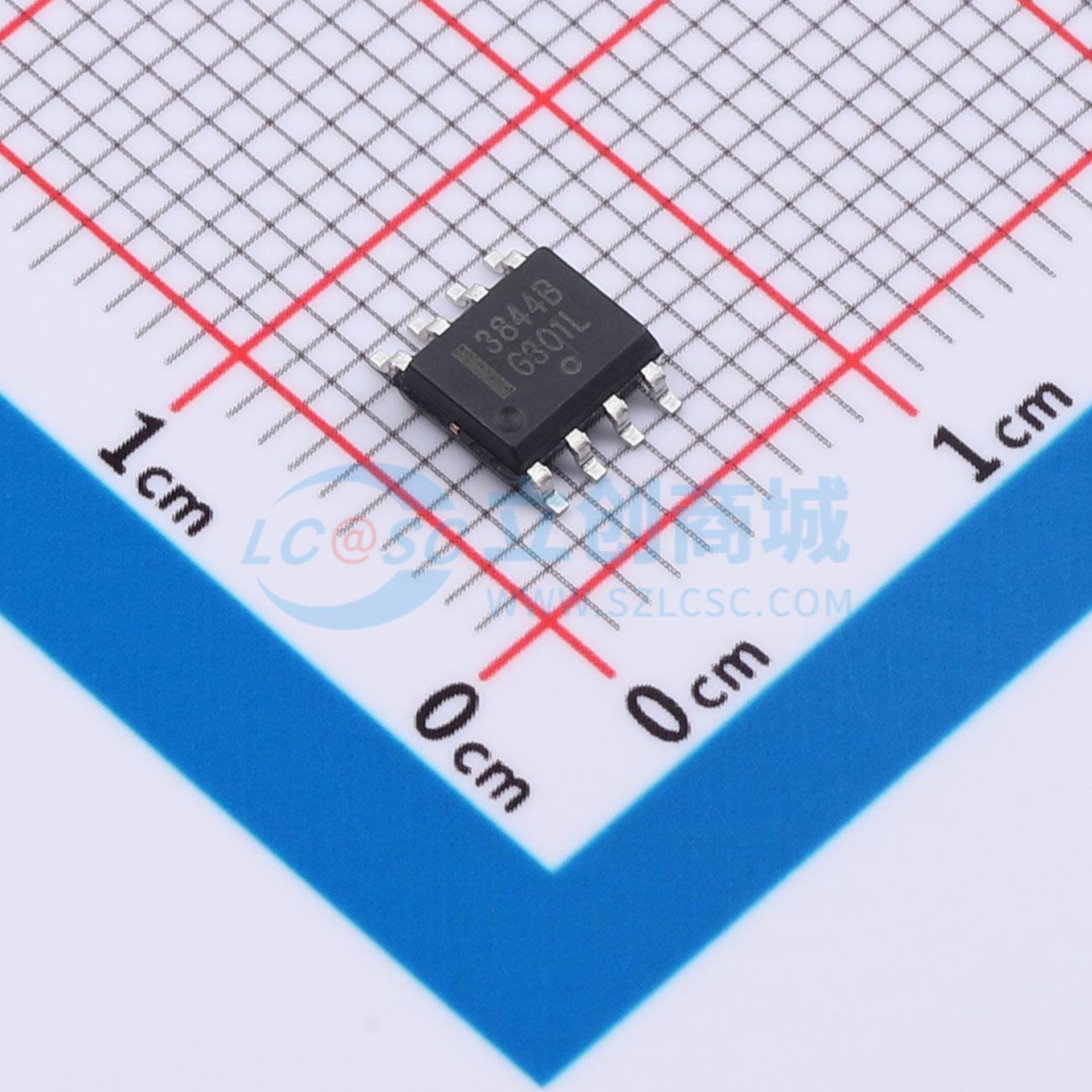

UC3844BS
10V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是开关电源用电流控制方式的脉宽调制集成电路。与电压控制方式相比在负载响应和线性调整度等方面有很多优越之处。有SOP8、DIP8封装形式。
- 品牌名称
- GMIC(绿微)
- 商品型号
- UC3844BS
- 商品编号
- C51927320
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 10V~30V | |
| 开关频率 | 49kHz~55kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 48% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 升压式 | |
| 功能特性 | 欠压锁定；欠压保护(UVP)；斜坡补偿 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
UC3844是一款专为开关电源设计的电流模式脉宽调制集成电路。相较于电压控制模式，它在负载响应和线性调整度方面表现更优。该器件提供SOP8和DIP8两种封装形式。其误差放大器能够提供0.5mA的推挽输出电流。峰值电流定义为I_S(MAX) ≈ 1.0V / R_s，建议使用小型RC滤波网络以抑制开关瞬态响应。振荡器定时电容CT通过RT由VREF充电，并由内部电流源放电。在放电期间，内部时钟信号将输出驱动置为低电平。通过选择RT和CT可以同时设定振荡周期和最大占空比。充电和放电时间由以下公式决定：t_c ≈ 0.55 RT × CT；t_d = RT × CT × ln((0.063 RT - 2.7)/(0.063 RT - 4))。此时频率为：f = (t_c + t_d)^(-1)。当RT > 5kΩ时，f ≈ 1.8/(RT × CT)。该器件提供两种关断方法：将3脚电压提升至1V以上，或将1脚电压拉低至接近地电位（约两个二极管正向压降）。两种方法均会使PWM比较器输出高电平，并优先复位PWM锁存器，使输出保持低电平，直至关断信号移除后的下一个时钟周期。可通过引入部分振荡器斜率对电流检测信号进行修正，以便在需要50%以上占空比的转换器中实现斜率补偿。建议使用电容C和电阻R2构成滤波器，以抑制上升沿的开关尖峰。
商品特性
- 内置欠压锁定电路
- 低启动电流
- 稳定的内部基准电压源
- 大电流推挽输出
- 工作频率可达500kHz
- 自动前馈补偿
- 双脉冲抑制
- 增强的负载响应特性
应用领域
- 逆变器电源
- 大功率高频开关电源
- 直流脉宽调速系统
- UPS电源
- DC/DC直流变换器
