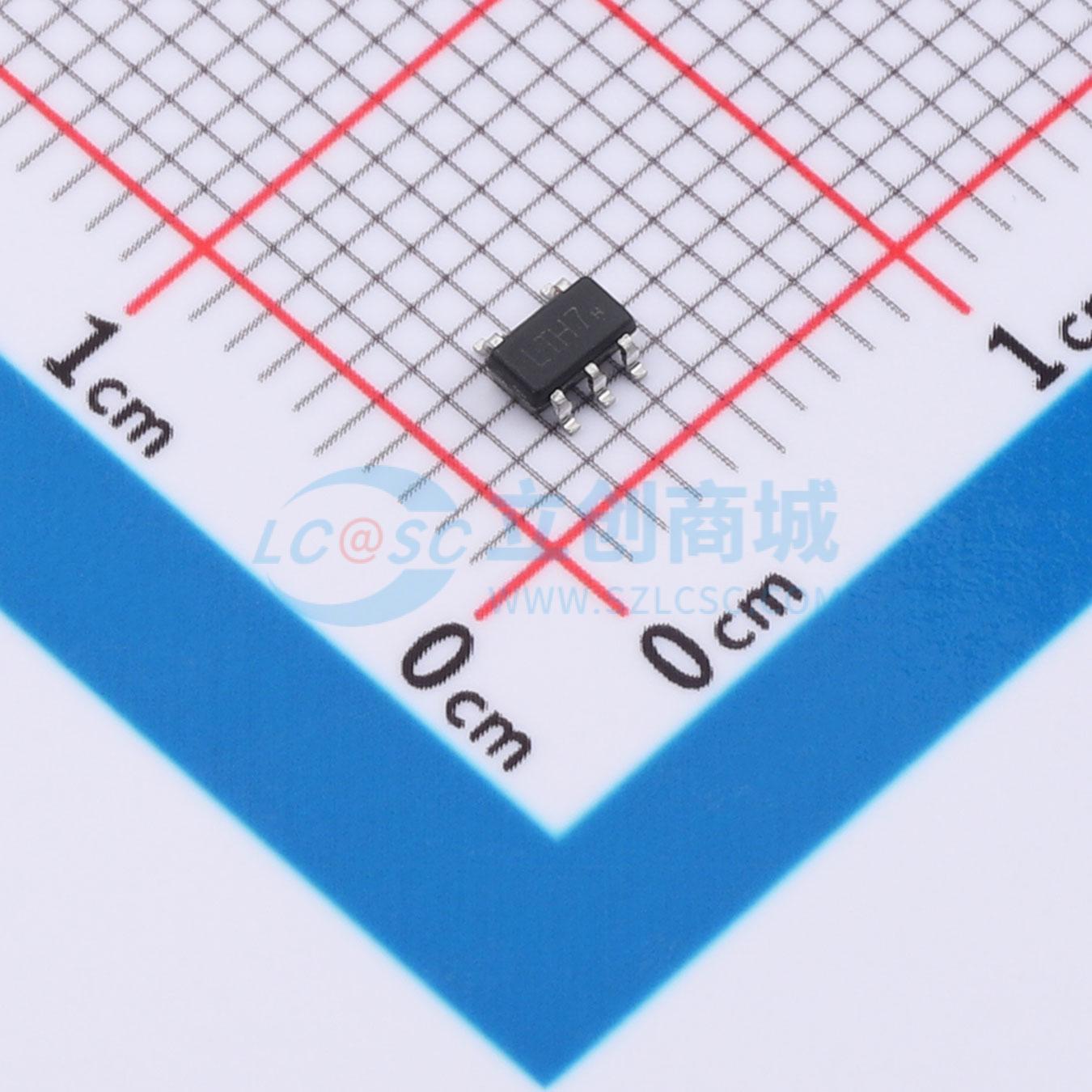

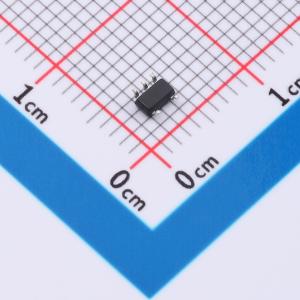

温馨提醒：图片仅供参考，商品以实物为准
TP40540B
单节锂离子电池恒流/恒压线性充电管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款完整的单节锂离子电池恒流/恒压线性充电管理芯片。得益于其内部PMOS架构和防倒充电路，不需要外部检测电阻和隔离二极管，同时具备电池反接保护功能。具有热反馈功能可对充电电流进行自适应调节，以便在大功率或高温环境下对芯片温度加以限制。充电电压被限定在4.2V，充电电流可通过一个电阻进行外部设置，当充电电压达到最终浮充电电压后降低充电流至1/10时，将自动终止充电循环。当输入电源被拿掉时，自动进入低电流状态，电池漏电电流下降至1uA以下。
- 品牌名称
- GMIC(绿微)
- 商品型号
- TP40540B
- 商品编号
- C51927323
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.043333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 535mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -65℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 20uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
该产品是一款完整的单节锂离子电池恒流/恒压线性充电管理芯片。其内部采用PMOS架构并集成防倒充电路，无需外部检测电阻和隔离二极管，同时具备电池反接保护功能。该芯片具有热反馈功能，可自适应调节充电电流，以便在大功率或高温环境下对芯片温度加以限制。充电电压固定为4.2V，充电电流可通过外部电阻设置。当充电电压达到最终浮充电压且充电电流降至设定值的1/10时，将自动终止充电循环。当输入电源移除后，芯片自动进入低电流状态，电池漏电流降至1μA以下。
商品特性
- 可编程充电电流可达600mA
- 无需外部MOSFET、检测电阻和隔离二极管
- 完整的单节锂离子电池线性充电方案
- 恒定电流/恒定电压操作，并具有热调节功能
- 支持从USB端口管理单片锂离子电池
- 预设浮充电压精度为4.2V±1%
- 具备充电电流输出监控功能
- 提供充电状态指示标志
- 支持C/10充电电流终止，并自动再充电
- 软启动功能可限制浪涌电流
- 支持2.9V涓流充电
- 采用SOT23-5L无铅封装
应用领域
- 手机
- PDA
- MP3等应用
