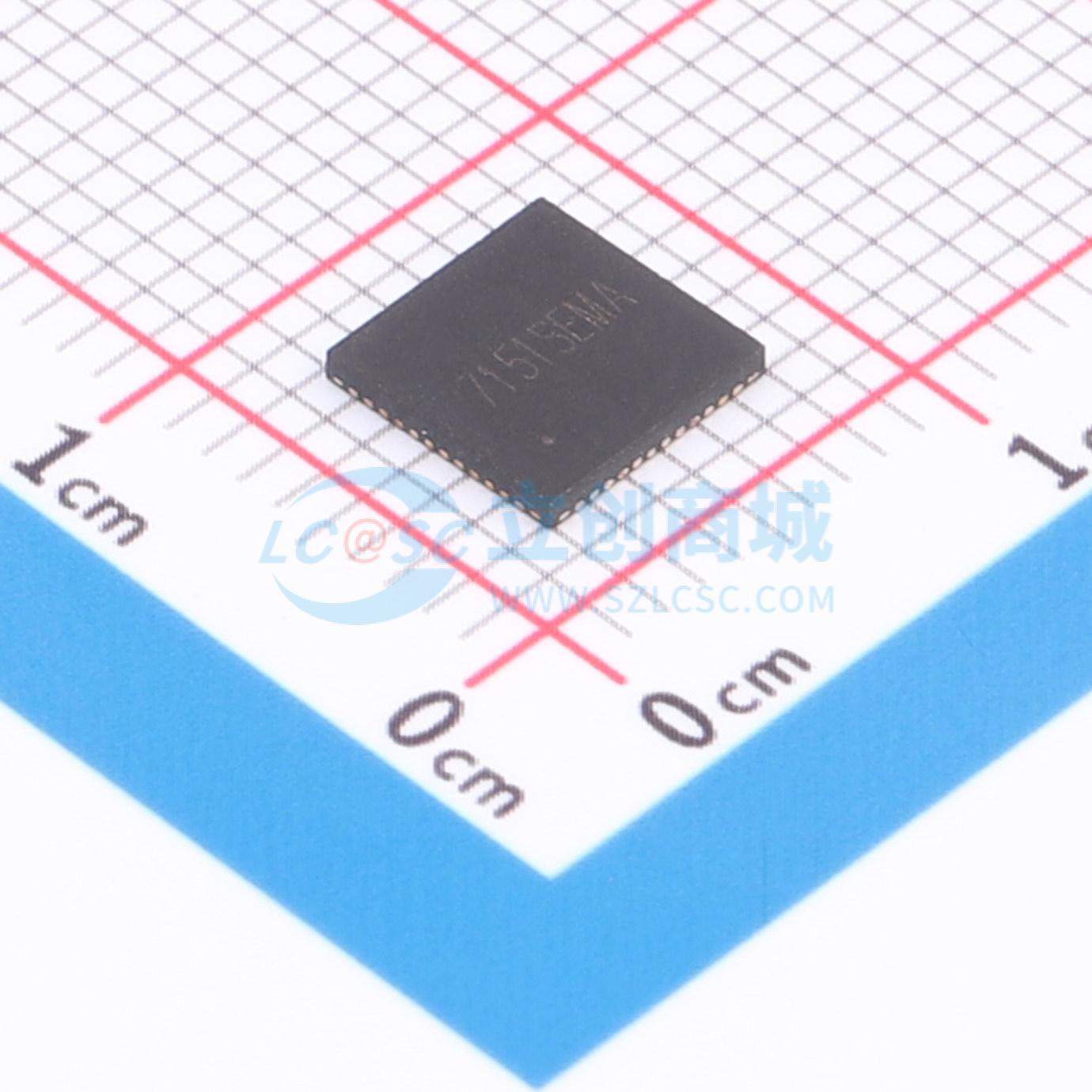

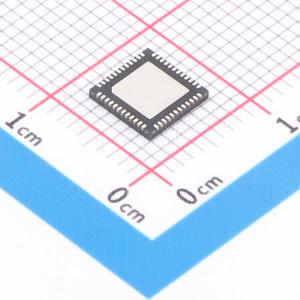

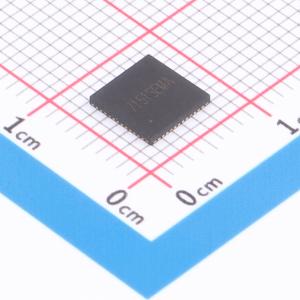

LGS7151
20V/15A同步降压静音开关稳压器，可12项并联180A电流总输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步降压转换器 输入3.1-20V，最大带载15A，输出0.6V-5.5V，QFN封装，。具有出色的负载和线路瞬态响应。具有软起动、过流保护、过热保护、短路保护等功能。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS7151
- 商品编号
- C51927464
- 商品封装
- QFN-30(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.866667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.1V~20V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 15A | |
| 开关频率 | 400kHz~3MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 输出电压差分采样；轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；输出电压跟随；工作状态指示 |
商品概述
LGS7151是一款高效率的单片同步降压调节器，能够为负载提供15A的电流。它采用可锁相控制的恒定导通时间、电流控制模式架构。多相运行使得多个LGS7151调节器能够错相运行，从而减少了所需的输入和输出电容数量。其工作电源电压范围为3.1V~20V。工作频率可通过外部电阻在400kHz~3MHz范围内调节。高频特性使得能够使用尺寸更小的电感和电容。对于开关噪声敏感的应用，该器件支持在400kHz至3MHz范围内进行外部同步。PHMODE引脚允许用户控制输出时钟信号的相位。其独特的恒定频率/受控导通时间架构非常适合在高频率下运行且需要快速瞬态响应的高降压比应用。该器件采用了静音开关技术，其独特的输入引脚布局支持对称放置旁路电容，通过消除磁场实现出色的EMI性能。
商品特性
- 低电磁干扰的静音开关架构
- 输入电压范围：3.1V~20V
- 输出电压范围：0.6V~5.5V
- 差分VOUT远程参考端
- 外部可调频率范围：400kHz~3MHz
- 轻载条件下可调节断续模式与强制连续模式
- 可支持多相交错并联工作模式
- 可调节的软起动和输出电压追踪功能
- 基准电压0.6V，温度范围内精度±1%
- 电流控制模式提供优越的线性和负载瞬态响应
- 精确的1.2V RUN引脚阈值
- 30引脚耐热性能增强5mm×5mm QFN封装
应用领域
- 汽车与工业电源
- 服务器电源
- 分布式电源系统
- 负载点电源
