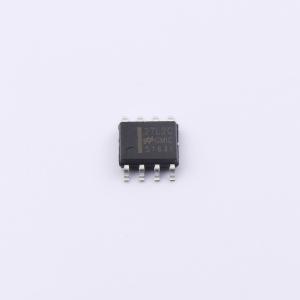

温馨提醒：图片仅供参考，商品以实物为准
TLC27L2CBS
低成本轨到轨输入输出电压反馈放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低成本、轨到轨输入输出的电压反馈放大器。它具有较宽的输入共模电压范围和输出电压摆幅，最低工作电源电压可低至2.1V，最大推荐电源电压为5.5V，所有参数均在-40℃至+125℃的扩展温度范围内指定。每放大器在5.5μA的低电流消耗下可提供150kHz带宽。极低的输入偏置电流使它可用于积分器、光电二极管放大器和压电传感器。轨到轨输入和输出对单电源系统中缓冲ASIC的设计人员很有用。该放大器的应用包括安全监控、便携式设备、电池和电源控制，以及非常低功耗系统中传感器的信号调理和接口。
- 品牌名称
- GMIC(绿微)
- 商品型号
- TLC27L2CBS
- 商品编号
- C51927334
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 150kHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 50V/ms | |
| 输入偏置电流(Ib) | - | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 85nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 87dB | |
| 静态电流(Iq) | 5.5uA | |
| 输出电流 | 87mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
27L2是一款低成本、轨到轨输入和输出的电压反馈放大器。它具有宽广的输入共模电压范围和输出电压摆幅，最低工作电源电压可低至2.1V。最大推荐电源电压为5.5V。所有规格均在扩展的-40°C至+125°C温度范围内指定。该放大器在每通道仅消耗5.5μA电流的情况下提供150kHz的带宽。极低的输入偏置电流使其适用于积分器、光电二极管放大器和压电传感器。轨到轨输入和输出有助于设计者在单电源系统中缓冲ASIC。该放大器的应用包括安全监控、便携式设备、电池和电源控制，以及极低功耗系统中传感器的信号调理和接口。
商品特性
- 低成本
- 轨到轨输入和输出：典型失调电压为1mV
- 单位增益稳定
- 增益带宽积：150kHz
- 电源电压范围：2.1V至5.5V
- 输入电压范围：-0.1V至+5.6V（当Vs=5.5V时）
- 低电源电流：5.5μA/放大器
- 小型封装
应用领域
- 便携式系统
- 电池供电设备
- 传感器接口
- 医疗仪器
- 移动通信
