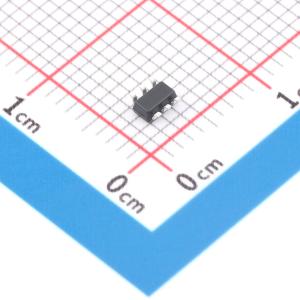

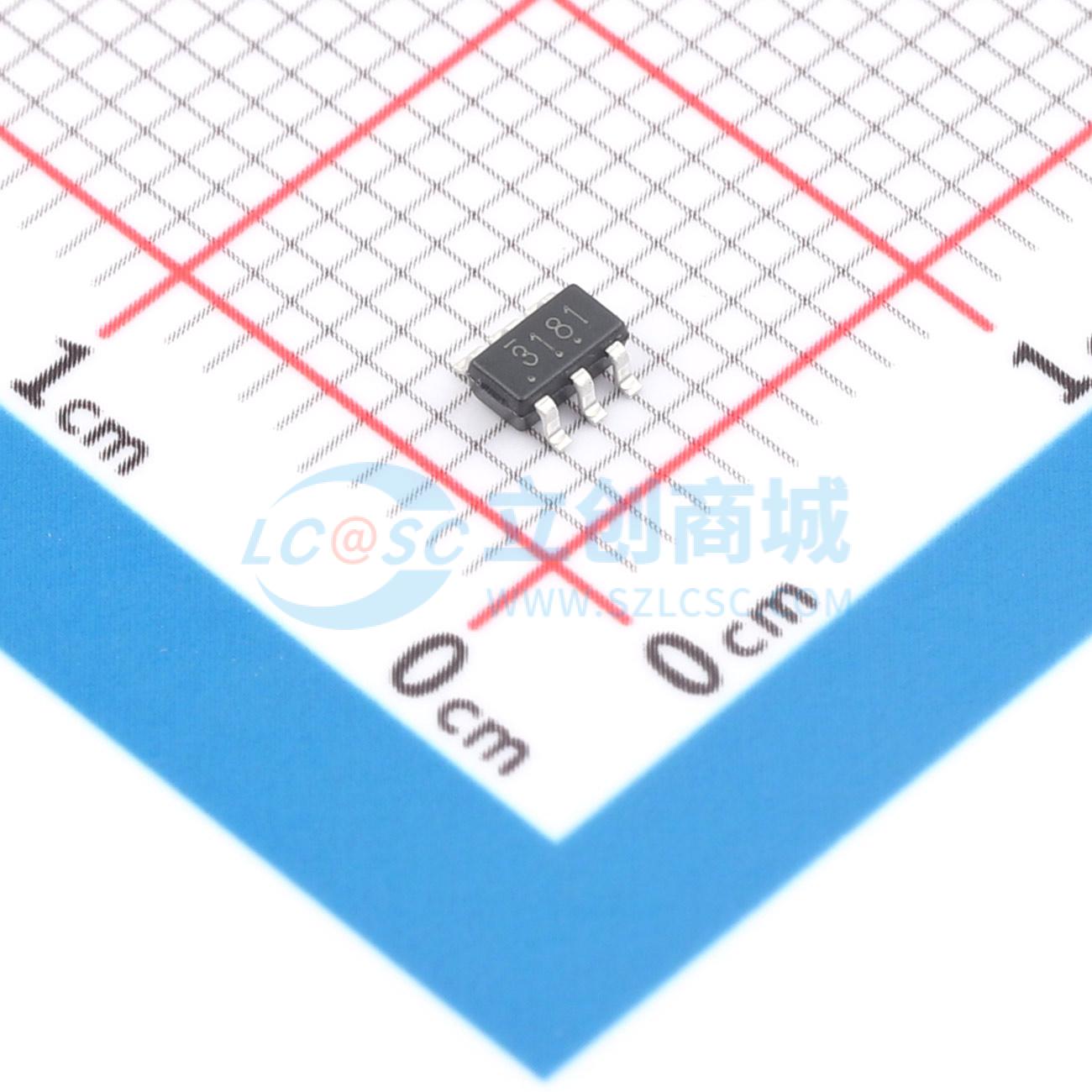

温馨提醒：图片仅供参考，商品以实物为准
EA402142T6R
28V1A高耐压单节锂离子电池线性充电管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单节锂电池充电管理芯片 28V 1A 输入电压2V~7V 输出电压4.2V
- 品牌名称
- everanalog(申风)
- 商品型号
- EA402142T6R
- 商品编号
- C51927352
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 75uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
EA4021是一款高度集成的28V 1A单节锂离子电池线性充电管理控制器。充电过程分为涓流充电、恒流充电和恒压充电三个阶段，无需外部检测电阻、隔离二极管或MOSFET。通过热反馈调节充电电流，可在高功率运行或高温环境下限制芯片温度，从而在无过热风险的前提下最大化充电速率。充电电流可通过外部电阻设定。当电池电压达到最终截止电压且充电电流降至设定值的1/10时，EA4021自动终止充电周期。若电池电压低于内部再充电阈值，则自动重启充电。该器件内置电池反接保护电路，可防止因电池正负极反接而损坏芯片。EA4021提供充电状态指示和充满状态指示引脚，两者配合还可指示其他异常状态。该产品已通过IEC 62368-1:2018认证。
商品特性
- 最高28V输入耐压
- 7V输入过压保护，具备过压锁定与欠压锁定保护功能
- 支持最大1A可编程充电电流
- 输出端具备防反灌保护功能
- 无需外部隔离二极管、检测电阻或MOSFET
- 支持自动再充电
- 支持电池反接保护
- 支持恒流/恒压充电
- 充电截止电流为设定值的1/10
- 支持温度调节，无芯片过热风险
- ±1%充电电压精度
- 提供ESOP8、DFN2X2-8L、DFN3X3-8L、SOT23-6封装
应用领域
- 电子烟
- 蓝牙设备
- 可穿戴设备
