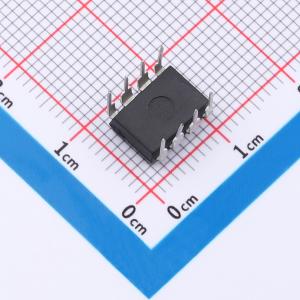

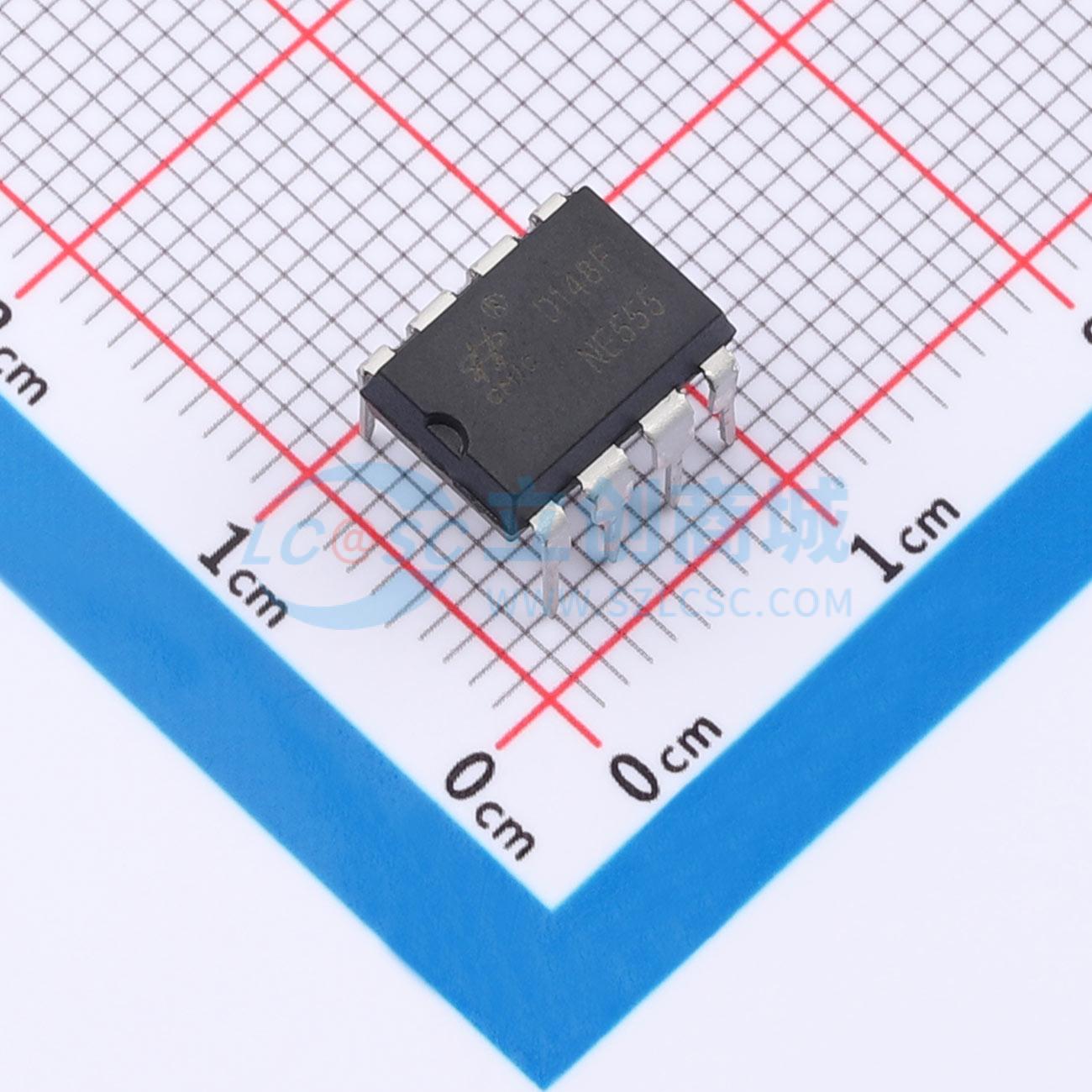

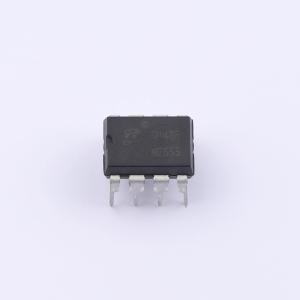

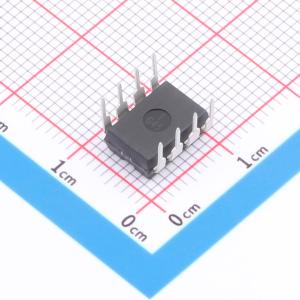

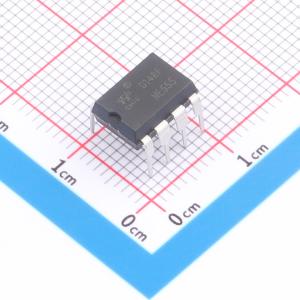

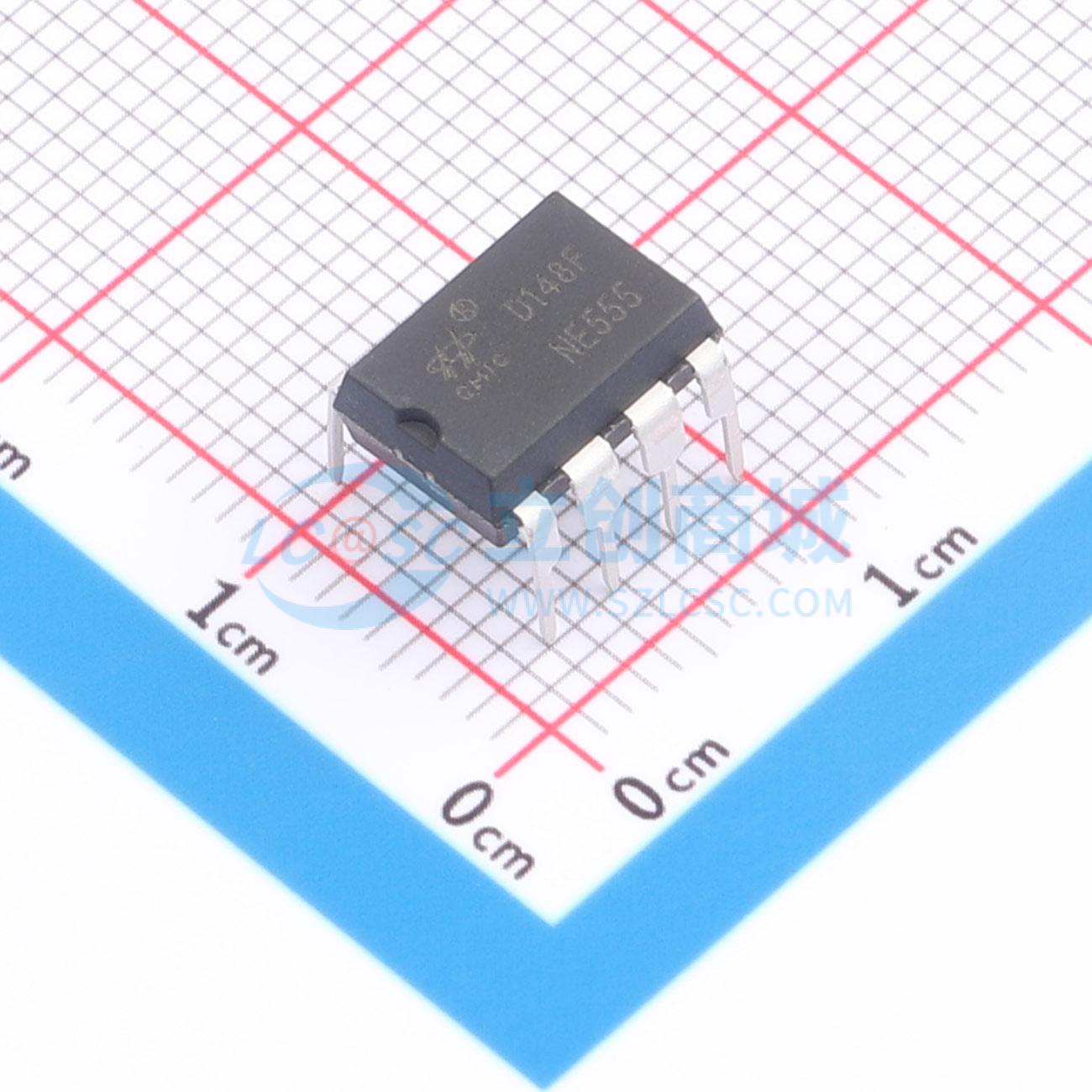

NE555PBD
精确时间脉冲控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一块精确时间脉冲控制电路。当工作在单稳态模式时，延迟可通过外接的一只电阻和一只电容来控制；当工作在多谐振荡模式时，频率和占空比可通过外接的两只电阻和一只电容来控制。采用DIP8、SOP8封装形式封装。
- 品牌名称
- GMIC(绿微)
- 商品型号
- NE555PBD
- 商品编号
- C51927330
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 | |
| 定时器数 | 1 | |
| 工作电压 | 4.5V~16V | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3mA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 占空比可调振荡；复位功能 |
商品概述
NE555是一款精确的定时脉冲控制电路。在单稳态模式下，其延迟时间可通过外部的一个电阻和一个电容进行控制；在多谐振荡器模式下，其频率和占空比可通过外部的两个电阻和一个电容进行控制。该器件采用DIP8和SOP8封装形式。
商品特性
- 输出驱动能力强（200mA）
- 占空比可调
- 支持多谐振荡器和单稳态工作模式
- 定时范围可从微秒级延伸至小时级
- 关断时间小于2μs
应用领域
- 精密定时器
- 脉冲发生器
- 延时发生器
- 时序定时器
