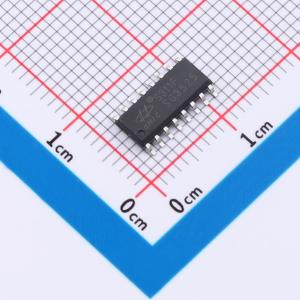

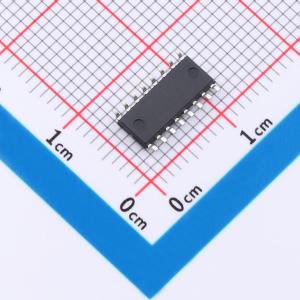

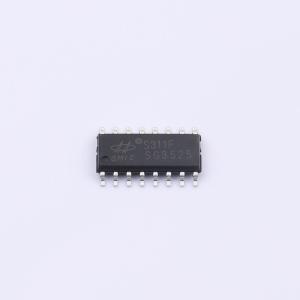

温馨提醒：图片仅供参考，商品以实物为准
SG3525AES
3525芯片功能及特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 芯片内置了5.1V基准电压源、100Hz~500KHz宽频率振荡器、软启动电路、误差放大器、PWM比较器、欠压封锁电路及功率管输出驱动电路等。具有同步时钟功能，可以工作在主从模式，也可以与外部系统时钟信号同步，为设计提供了极大的灵活性。在CT引脚和Discharge引脚之间加入一个电阻就可以实现对死区时间的调节功能。内部集成了软启动电路，只需在引脚8外接一个定时电容能实现PWM软启动功能
- 品牌名称
- GMIC(绿微)
- 商品型号
- SG3525AES
- 商品编号
- C51927321
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3808克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~35V | |
| 开关频率 | 100Hz~500kHz | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 49% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 40V | |
| 拓扑结构 | 推挽式 | |
| 功能特性 | 欠压锁定；可调软启动；欠压保护(UVP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
内置了5.1V基准电压源、100Hz~500KHz宽频率振荡器、软启动电路、误差放大器、PWM比较器、欠压封锁电路及功率管输出驱动电路。具有同步时钟功能，可以工作在主从模式，也可以与外部系统时钟信号同步。在CT引脚和Discharge引脚之间加入一个电阻就可以实现对死区时间的调节功能。内部集成了软启动电路，只需在引脚8外接一个定时电容能实现PWM软启动功能。在上电过程中，软启动定时电容的电压由内部50uA恒流源进行充电，其电容两端的电压开始从零慢慢上升到Vref，同时PWM输出也从零慢慢增加到稳压所需的最大占空比，当定时电容两端的电压上升到Vref时，软启动过程结束。在故障电路控制Shutdown关断信号时，该关断信号对输出级及软启动电路都起作用。当Shutdown（引脚10）上的信号为高电平时，禁止输出，同时软启动电容将开始放电。如果该高电平持续，软启动电容将充分放电，直到关断信号结束，才重新进入软启动过程。Shutdown引脚不能悬空，应通过接地电阻可靠接地，以防止外部干扰信号耦合而影响正常工作。
商品特性
- 工作电压范围宽：+8V~+35V
- 内置5.1V基准电压，精度±1%
- 振荡频率范围宽：100Hz~500KHz
- 具有振荡器外部同步功能
- 死区时间可调
- 内置软启动电路
- 具有输入欠压锁定功能
- 具有PWM锁存功能，禁止多脉冲
- 双通道灌电流、拉电流驱动能力
应用领域
- 逆变器电源
- 大功率高频开关电源
- 直流脉宽调速系统
- UPS电源
- DC/DC直流变换器
- 大功率充电器
