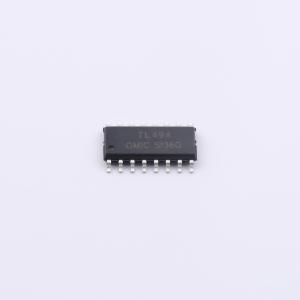

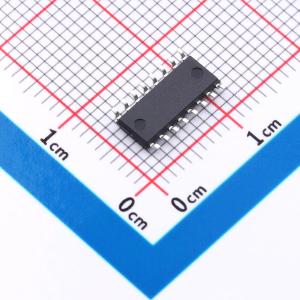

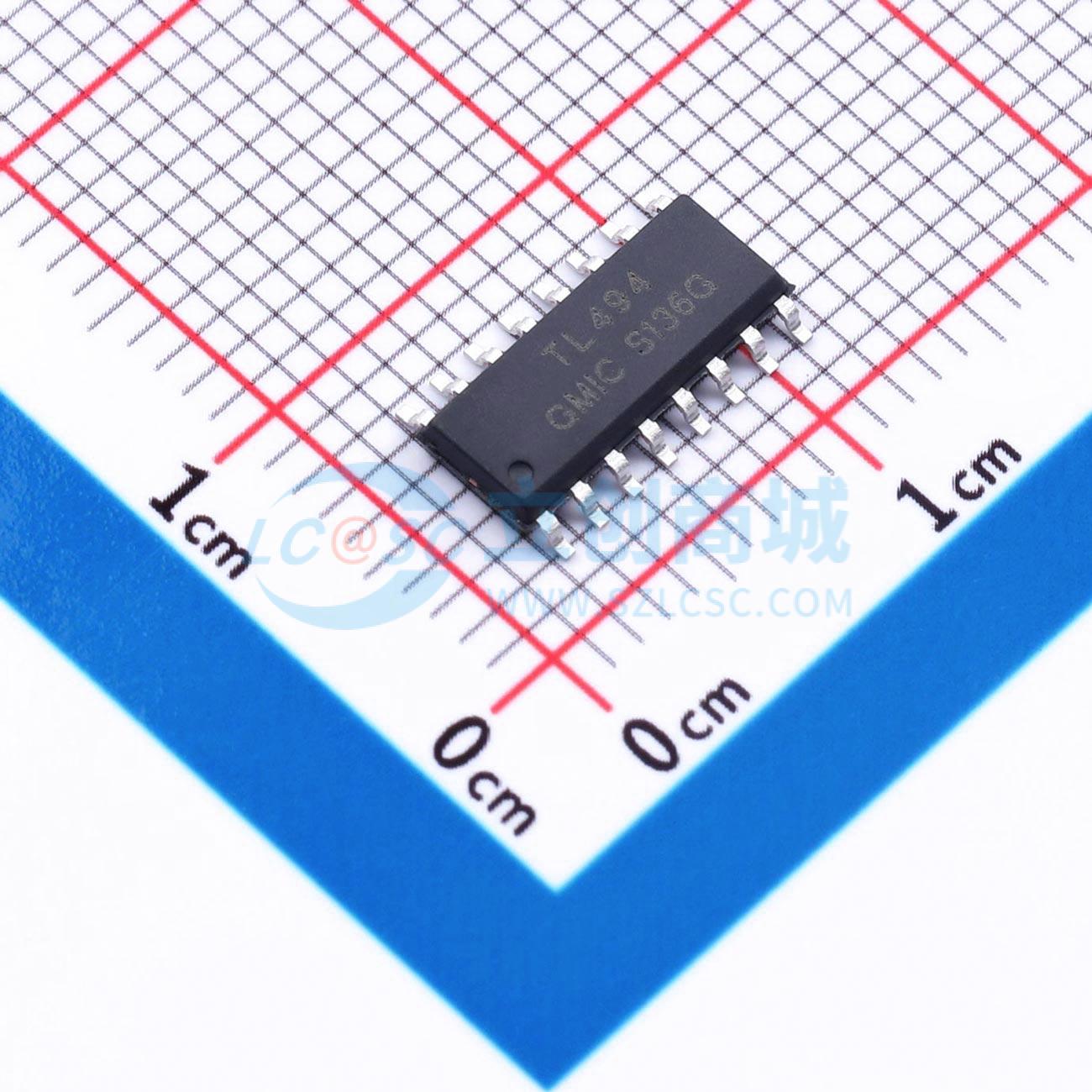

TL494IES
电压驱动型脉宽调制控制集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电压驱动型脉宽调制控制集成电路，内部包含5V基准电压电路、两个误差放大器、PWM比较器、触发电路、控制输出电路、死区时间比较器以及振荡器等组成，主要应用于各种开关电源中。采用DIP16和SOP16封装形式。
- 品牌名称
- GMIC(绿微)
- 商品型号
- TL494IES
- 商品编号
- C51927322
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3768克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 7V~40V | |
| 开关频率 | 1kHz~200kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 900mW | |
| 最大占空比 | 45% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 推挽式 | |
| 功能特性 | 欠压锁定；欠压保护(UVP) | |
| 工作温度 | -25℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
TL494 是一款电压驱动型脉宽调制控制集成电路，内部包含 5V 基准电压电路、两个误差放大器、PWM 比较器、触发电路、控制输出电路、死区时间比较器以及振荡器，主要应用于各种开关电源中。该器件采用 DIP16 和 SOP16 封装形式。其输出电压可通过公式 Vo = Vref × (1 + R1 / R2) 和 Vo = Vref × R1 / R2 进行计算。
商品特性
- 完善的脉宽调制电路
- 包含主控或从控振荡器
- 包含双误差放大器
- 包含 5V 参考电压源
- 死区时间控制可调
- 输出晶体管独立，源电流或陷电流能力达 200mA
- 支持推挽或单端工作模式
- 具备欠压锁定功能
